Forbhreathnú Mionsonraithe ar na Cúig Struchtúr Príomhshrutha um Chábla Copair Difreálach Ardluais (Twinax)

Maidir le cáblaí Twinax i bhfreastalaithe AI, tá ísliú Dk éifeachtach an inslithe (aer ≈1, FEP≈2.1) ríthábhachtach chun caillteanas ard-minicíochta, sceabhacha agus éagobhsaíocht impedance a laghdú. Forbraíodh cúig chur chuige déantúsaíochta ar chostas íseal chun é seo a bhaint amach.

Réiteach Tógála Tapála EPTFE

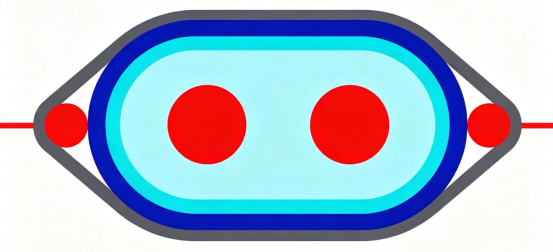

Struchtúr ordlathach
Dearg : Seoltóirí Comhartha (Cóimhiotal Copar / Copar Platáilte Airgid)
Liath :Insliú Bunscoile FEP Neamhchúrtha Istigh (Soladach).
Éadrom Gorm :Príomhchorp Inslithe Wrap EPTFE
Gorm Dorcha : Téipeadh Cosanta Seachtrach / Sraitheanna Sciath (Cu-Scragall, Al-Foil, agus comhpháirteanna struchtúracha eile)
Ciorcail Bheaga Dearga ar Thaobh : Struchtúr Sreangán Bunús / Drain

Prionsabal 1.Process
Déantar téip EPTFE a fhoirceannadh ar an seoltóir faoi theannas rialaithe agus forluí. Táirgeann an t-aer gafa laistigh dá struchtúr micreaporous dk íseal-éifeachtúil de ≈1.4–1.6."

Buntáistí 2.Key
Tugann an tógáil seo caillteanas tréleictreach ultra-íseal, caillteanas isteach an-íseal, friotaíocht ardteochta, agus Dk éifeachtach gar d'aer.

3.Iarratais
Twinax ultra-tapa 448G/800G, naisc ardluais cianaistir, agus idirnasc ríomh ard-deireadh ríthábhachtach IL.

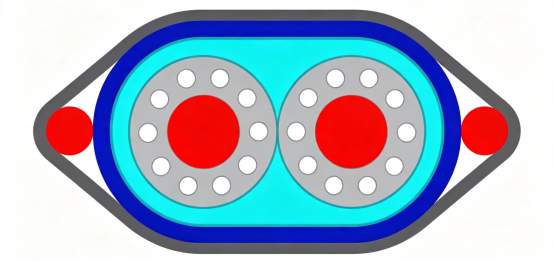

Réiteach Easbhrúite FEP Dé-Chiseal

Cisealú Struchtúrtha (ón taobh istigh amach)
Dhá seoltóir comhartha de copar airgead-plátáilte nó cóimhiotal copair.
Ciseal istigh : Insliú bunscoile soladach FEP, aon-lárnach easbhrúite.
Ciseal seachtrach : Ró-seaicéad FEP coitianta, comh-easbhrúite thar an dá sheoltóir.
Sreanga talún ar an dá thaobh den tionól.

Prionsabal 1.Process
Easbhrúite dhá chéim: déantar FEP soladach a easbhrú thar gach seoltóir ina n-aonar ar dtús, ansin cuirtear an dá chroí inslithe taobh le taobh agus ró-easbhrúite le ciseal seachtrach FEP, rud a fhoirmíonn insliú soladach fluaraplastic dé-chiseal.
2.Advantages
Toisí cobhsaí, friotaíocht ceimiceach den scoth agus neart meicniúil, próiseas aibí le toradh ard.
3. Cásanna Iarratais
Suas le 224G cáblaí ardluais mheán/gearr-rochtana; idirnaisc ardluais thionsclaíocha ardteochta; naisc dhifreálaigh ardluais meánchostas ginearálta.

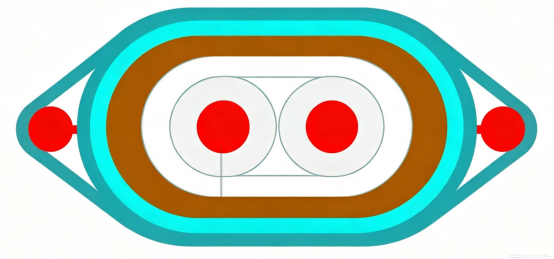

Comh-easbhrúite Twin Conductor (moniliteach)

Cisealú Struchtúrtha (ón taobh istigh amach):
Dhá seoltóir comhartha comhthreomhar
Tréleictreach soladach monailiteach FEP/PFA easbhrúite aon-pas thar an dá sheoltóir, le téip chosanta seachtrach tanaí.
Sreanga talún suite ar an dá thaobh

Prionsabal 1.Process
Cumasaíonn dísle délárnach éilipteach atá saindeartha le haghaidh easbhrúite aon-pas, ag neadú an dá sheoltóir i dtréleictreach coiteann agus ag glasáil a bpáirc láir le linn easbhrúite.

2.Advantages
Táirgeann comhsheasmhacht docht spásála an tseoltóra sceab an-íseal laistigh den phéire; níos lú céimeanna próiseas agus costas níos ísle ná easbhrúite FEP dhá chéim; aonfhoirmeacht impedance den scoth.

3. Cásanna Iarratais
Cáblaí ardluais gearr-rochtana, idirnasc PCB, naisc backplane, agus naisc sceabhacha laistigh den phéire íseal.

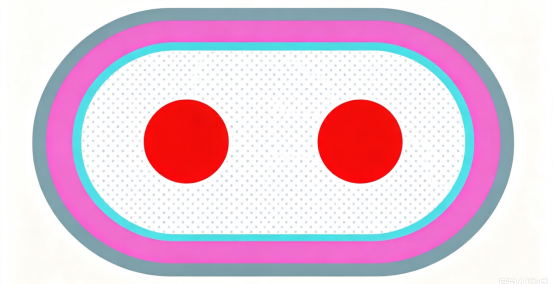

FEP le cúr go fisiciúil

Cisealú Struchtúrtha (ón taobh istigh amach):
Seoltóir comharthaí dúbailte
Insliú FEP microcellular.
Craiceann seachtrach soladach FEP.

Prionsabal 1.Process
Le linn an easbhrúite, déantar nítrigin ardbhrú a instealladh isteach i FEP leáite, rud a chruthaíonn micribhithe cille dúnta a chaolaíonn an tréleictreach le haer agus a íslíonn an Dk iomlán.

2.Advantages
Dk níos ísle agus tanúchán ná FEP soladach; impedance rialaithe.

3.Iarratais
Cáblaí ardluais lárionad sonraí 224G–448G do mheán-rochtain go fadréim
idirnasc.

Struchtúr Poll Fréamh Lotus

Cisealú Struchtúrtha (ón taobh istigh amach)

Dhá seoltóir comhartha
Bealaí neamhní fadaimseartha imlíne timpeall an tseoltóra (cuasanna leanúnacha aeir ar feadh fad an chábla, cosúil le poill fréimhe Lotus).
Insliú FEP soladach seachtrach
Sreanga tacaíochta suite taobh

Prionsabal 1.Process
Cruthaíonn dísle fréimhe Lotus bealaí aeir leanúnacha (idirnasctha) le haghaidh Dk íseal, rud a chuireann le feidhmíocht - difriúil ó fholús cille dúnta FEP cúr.

2.Advantages
Athrú impedance lúbthachta níos lú vs cúr fisiciúil ag caillteanas céanna; costas níos ísle; den scoth HF SI; gan aon trealamh cúr ardbhrú.

3.Iarratais
Cáblaí copair ardluais PCIe 6.0, 448G den chéad ghlúin eile - réiteach atá ag teacht chun cinn do fhreastalaithe ríomhaireachta.

Cumasaigh do líne táirgeachta le fíorchumas déantúsaíochta cábla ardluais.
Cliceáil ar an nasc thíos chun do réiteach trealaimh saincheaptha a iarraidh. ↓

CÁBLA CHOPAIR ARDLUAIS TWINAXIAL

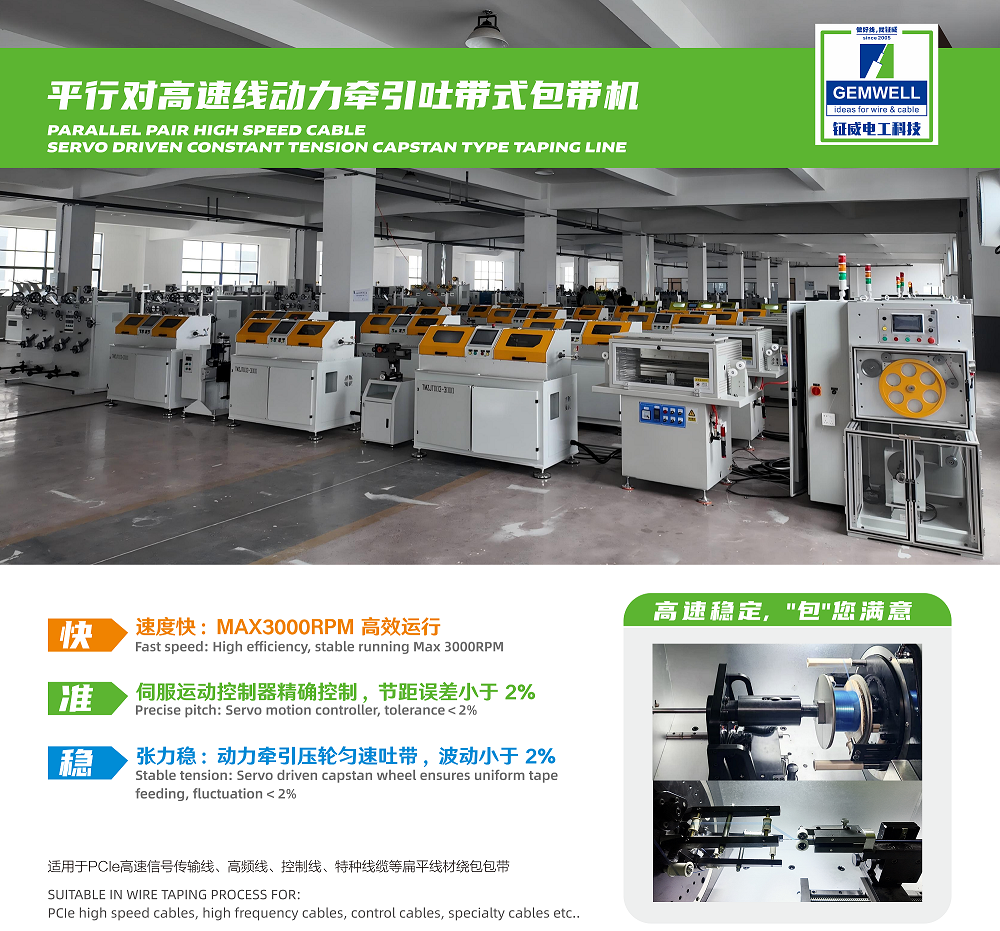

LÍNE Teannas Teannas SHÁBHÁILTE TIOMÁNAITHE SEIRBHÍSÍ - CINEÁL CAPSTANACH
Tacaíonn meaisín fillte téip servo-rialaithe le teannas cobhsaí le scragall agus téip PTFE le haghaidh sciath aonfhoirmeach agus impedance
cobhsaíocht.

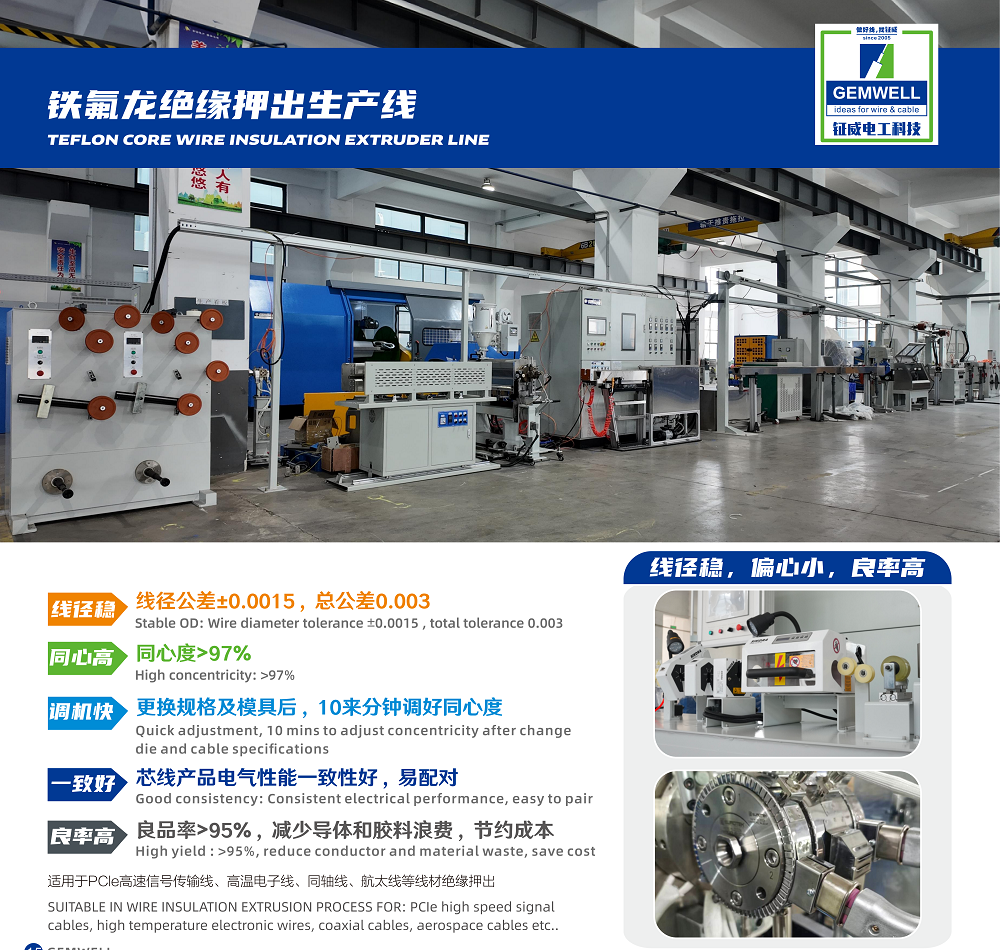

LÍNE EXTRUDER INSLIÚCHÁIN TEFLON CORE WIRE
Laghdaíonn insliú FEP/PFA atá easbhrúite le cruinneas Dk agus caillteanas ardmhinicíochta, rud a chinntíonn sláine an chomhartha.

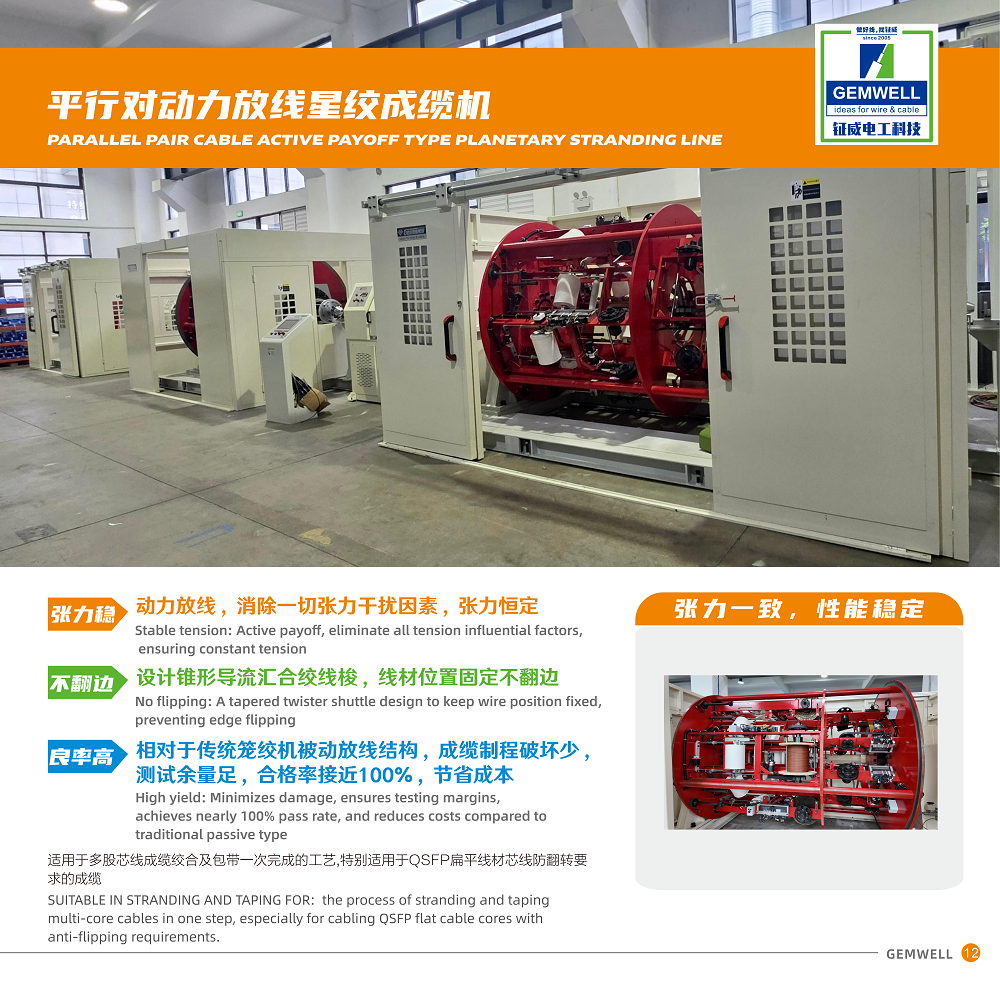

AI CÁBLA ARDLUAIS COMHTHÁTHAIR Péire CÁBLA GHNÍOMHACH ÍOCTHA CINEÁL LÍNE SHÍNITHE Pláinéadúil
