Conas Méid Cábla Sreang a Ríomh: Treoir Iomlán

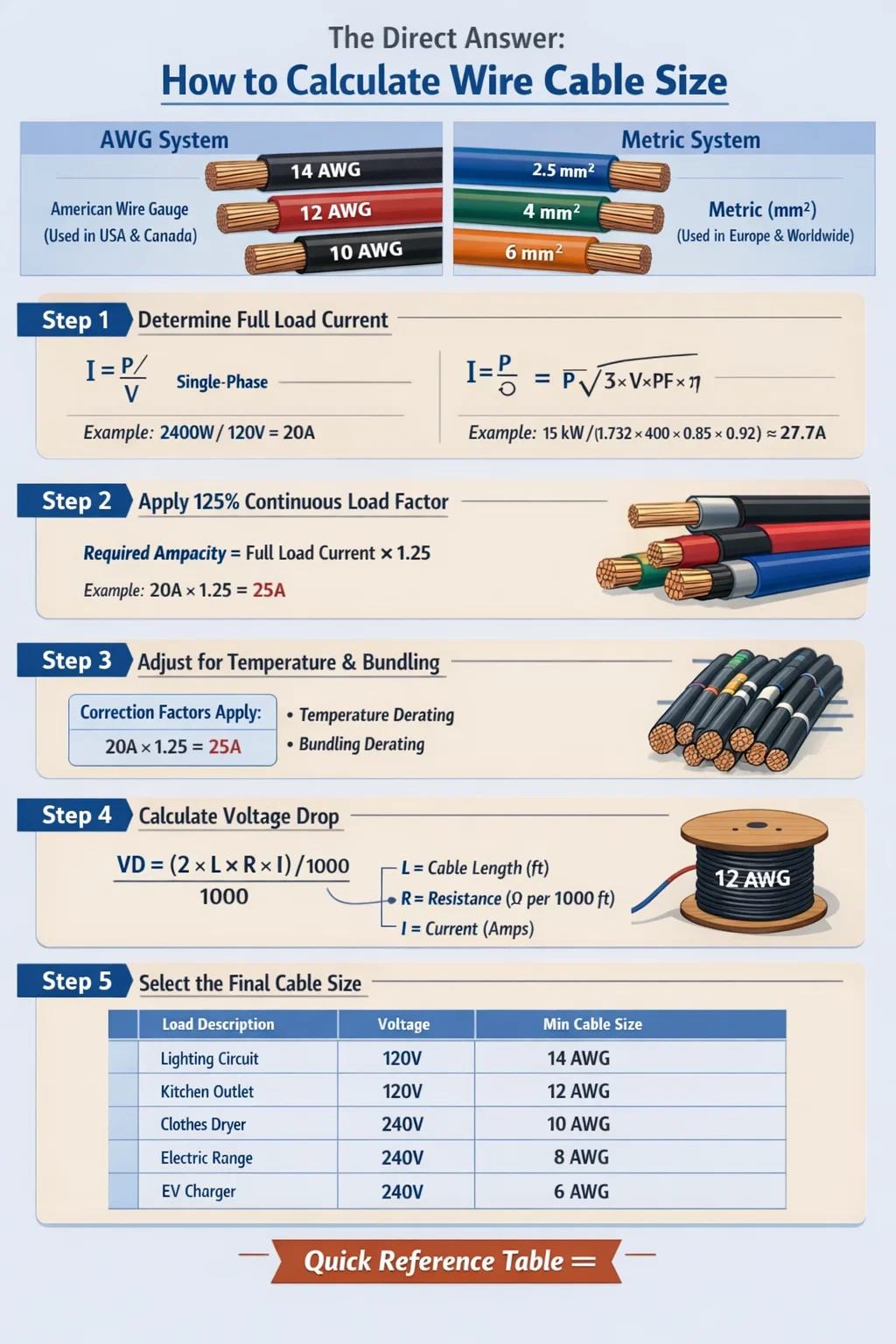

An Freagra Díreach: Conas Méid Cábla Sreang a Ríomh

Chun méid an chábla sreinge a ríomh, ní mór duit an t-uasmhéid srutha (taitneamhacht) a chaithfidh an cábla a iompar a chinneadh, ansin teorainneacha titim voltais agus fachtóirí sábháilteachta a chur i bhfeidhm chun an trasghearradh seoltóra ceart a roghnú. Tá an fhoirmle is mó a úsáidtear bunaithe ar dhlí Ohm in éineacht leis an gCód Náisiúnta Leictreach (NEC) nó caighdeáin IEC. I gcás fhormhór na gcóras AC, is é an riail bhunúsach: roghnaigh seoltóir a sháraíonn an acmhainn iompair reatha 125% den sruth ualaigh leanúnaigh. I gcás ciorcaid DC nó ritheann cábla níos faide, tugtar tús áite do ríomhanna titim voltais.

I dtéarmaí praiticiúla, má tá ualach leanúnach 20A agat ar chiorcad 120V AC, iolraíonn tú íosmhéid ampúlachta 20A × 1.25 = 25A, rud a léiríonn seoltóir copair 12 AWG faoi tháblaí caighdeánacha ampúlachta NEC. Maidir le trealamh atá íogair ó thaobh voltais thar achair fhada, ní mór titim voltais a ríomh ar leithligh ag baint úsáide as an bhfoirmle: VR = (2 × L × R × I) / 1000 , áit a bhfuil L fad cábla aontreo ina chosa, is é R friotaíocht in aghaidh an 1,000 troigh, agus is é I an sruth ualach i amps.

Téann an treoir seo trí gach céim den phróiseas ríofa, ag clúdach córais AWG agus méadrach (mm²), cineálacha éagsúla inslithe, coinníollacha suiteála, agus conas cáilíocht na tógála cábla - lena n-áirítear conas a easbhrúiteoir sreang agus cábla an ciseal inslithe a phróiseáil — cuireann sé isteach ar fheidhmíocht leictreach deiridh agus ar rátáil sábháilteachta an chábla.

Córais Mhéadaithe Sreang agus Cábla a Thuiscint: AWG vs mm²

Sula ríomhtar, ní mór duit a thuiscint cén córas tomhais a bhaineann le do réigiún agus le do chur i bhfeidhm. Is iad an dá chaighdeán ceannasach ná an córas Sreang Tomhsaire Mheiriceá (AWG) agus an córas méadrach achair thrasghearrthach arna thomhas i milliméadar cearnach (mm²).

Córas Tomhsaire Sreang Mheiriceá (AWG).

Úsáidtear AWG go príomha sna Stáit Aontaithe agus i gCeanada. go hintuigthe, ciallaíonn uimhir AWG níos ísle seoltóir níos tiús agus a bhfuil cumas níos airde aige . Mar shampla, iompraíonn 4 AWG copar i bhfad níos mó srutha ná 14 AWG. Ritheann an scála AWG ó 0000 (4/0) ag an deireadh mór síos go dtí 40 AWG d'iarratais sreang fíneáil. Úsáideann sreangú cónaithe agus tráchtála coitianta 14 AWG, 12 AWG, agus 10 AWG le haghaidh ciorcaid bhrainse, agus féadfaidh seoltóirí friothálacha 6 AWG, 4 AWG, 2 AWG, nó níos mó a úsáid.

Córas Trasghearrtha Méadrach (mm²)

Úsáidtear é ar fud na hEorpa, san Áise, san Astráil, agus sa chuid is mó de na codanna eile den domhan de réir caighdeáin IEC, cuireann an córas mm² síos go díreach ar achar trasghearrtha an seoltóra. I measc na méideanna coitianta tá 1.5 mm², 2.5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², agus níos faide anonn. Tá seoltóir 2.5 mm² comhionann go garbh le 14 AWG i dtéarmaí trasghearrtha , cé go mbraitheann apacity cruinn ar an gcineál inslithe agus an modh suiteála.

Modh Céim ar Chéim chun Méid Cábla Sreanga a Ríomh

Leanann méid ceart na gcáblaí seicheamh loighciúil. Fágann céimeanna gan bacadh le cáblaí ró-bheag a dhéanann róthéamh agus a chruthaíonn guaiseacha dóiteáin, nó cáblaí rómhóra a chuireann amú ábhar agus a mhéadaíonn costas suiteála gan ghá.

Céim 1: Déan an Reatha Luchtaithe Iomlán a chinneadh

Is é an pointe tosaigh do gach ríomh méide cábla ná sruth ualaigh iomlán (FLC) an trealaimh nasctha a shainaithint. Maidir le hualaí frithsheasmhacha cosúil le téitheoirí, tá sé seo simplí: bain úsáid as P = V × I, arna athshocrú go I = P / V. Le haghaidh téitheoir spáis 2,400W ar chiorcad 120V, I = 2,400 / 120 = 20 amp .

Maidir le hualaí mótair trí phas, is é an fhoirmle: I = P / (√3 × V × PF × η), áit a bhfuil PF an fachtóir cumhachta agus is é η éifeachtacht. Tá mótair 15kW ag 400V le PF = 0.85 agus η = 0.92 mar thoradh ar I = 15,000 / (1.732 × 400 × 0.85 × 0.92) ≈ 27.7A . Bain úsáid as sonraí ainmchláir i gcónaí nuair atá siad ar fáil seachas meastacháin ríofa.

Céim 2: Cuir an t-Iolraitheoir Luchtaithe Leanúnach i bhfeidhm

I gcás ualaí a oibríonn go leanúnach ar feadh 3 huaire nó níos mó, éilíonn Alt 210.19 NEC méid an tseoltóra ag 125% den ualach leanúnach reatha . Má tharraingíonn do ualach 20A go leanúnach, ní mór go mbeadh 20 × 1.25 = 25A ag an ampúlacht seoltóireachta íosta. Is éard atá sa lamháil sábháilteachta teirmeach seo ná méadú teasa san insliú thar oibriú marthanach. Baineann caighdeáin IEC úsáid as cur chuige comhchosúil trí fhachtóirí ceartúcháin a chuirtear i bhfeidhm ar bhunluachanna ampúlachta.

Céim 3: Cuir Fachtóirí Ceartúcháin i bhFeidhm le haghaidh Teocht agus Cuachta

Ní mór cáblaí atá suiteáilte i dtimpeallachtaí ardteochta nó atá grúpáilte le cáblaí eile a dhíghrádú. NEC Soláthraíonn Tábla 310.15(B)(1) fachtóirí ceartaithe teochta. Ag teocht chomhthimpeallach 40°C in ionad na bunlíne caighdeánach 30°C, ní mór seoltóir rátáil 75°C a dhíghrádú le fachtóir de 0.88 . Ciallaíonn sé sin nach n-iompraíonn seoltóir rátáilte 25A ag 30°C ach 22A go sábháilte ag 40°C comhthimpeallach.

Tá ceartú cuachta chomh tábhachtach céanna. Nuair a bhíonn seoladán ag 4-6 seoltóir sruth-iompróra, cuir fachtóir 0.80 i bhfeidhm. I gcás 7–9 seoltóir, úsáid 0.70. I gcás 10-20 seoltóir atá cuachta le chéile, titeann an fachtóir go 0.50. Tá teip ar fhachtóirí cuachta a chur i bhfeidhm ar cheann de na cúiseanna is coitianta le róthéamh i dtráidirí cábla tráchtála.

Céim 4: Ríomh Voltas Droim

Is gnách go mbíonn teorainneacha titime voltais 3% i gcás ciorcaid bhrainse agus 5% san iomlán do chiorcad brainse friothálacha móide le chéile (de réir mholadh an NEC, cé nach ceanglas cód crua é do gach cás). Úsáid an fhoirmle seo le haghaidh ciorcaid aon phas AC agus DC:

VD (volta) = (2 × L × R × I) / 1000

Nuair a bhíonn L = fad cábla aontreo ina chosa, R = friotaíocht in ómanna in aghaidh an 1,000 troigh (ó tháblaí friotaíochta seoltóra), agus I = sruth luchtaithe i amps. Baineann fachtóir 2 leis na seoltóirí atá ag dul as oifig agus na seoltóirí fillte araon.

Sampla: Ciorcad 120V, 100 troigh aon-bhealach, ag iompar 15A trí 14 copar AWG (R = 3.14 Ω/1,000 ft): VD = (2 × 100 × 3.14 × 15) / 1,000 = 9.42 volta , atá 7.85% — i bhfad os cionn na teorann 3%. Laghdaíonn uasghrádú go 10 AWG (R = 1.24 Ω/1,000 ft) é seo go 3.72V, nó 3.1%, atá imeallach ach inghlactha le haghaidh ualaí neamhíogair. Maidir le trealamh beachtais, thabharfadh sé go 1.8% é dá n-aistriú go 8 AWG.

Maidir le córais trí phas, athraíonn an fhoirmle go: VD = (√3 × L × R × I) / 1000 , ag cur in ionad fachtóir 2 le 1.732 ós rud é go laghdaíonn céimseata céim an fhriotaíocht lúb éifeachtach.

Céim 5: Roghnaigh an Méid Cábla Deiridh

Tar éis an t-acmhainneacht riachtanach a ríomh (agus na fachtóirí ceartúcháin go léir curtha i bhfeidhm) agus íosmhéid an tseoltóra a theastaíonn chun teorainneacha titim voltais a chomhlíonadh, roghnaigh cibé méid is mó . Is é seo an méid cábla rialaithe. Bailigh suas go dtí an chéad mhéid seoltóir caighdeánach eile atá ar fáil i gcónaí — ná déan slánú riamh.

Ról an Chineál Inslithe i dTaimpeallacht Cábla

Cinneann an t-ábhar inslithe timpeall an tseoltóra go díreach cé mhéad teasa is féidir leis an gcábla a chothú go sábháilte, rud a shocraíonn an rátáil ampúlachta. Seo i gcás an próiseas monaraíochta - go sonrach ar fheidhmíocht an easbhrúiteoir sreang agus cábla — bíonn tionchar díreach aige ar airíonna leictreacha agus teirmeacha an táirge chríochnaithe.

Áirítear le rátálacha teochta inslithe coitianta agus a n-ainmniúcháin NEC:

• 60°C (140°F) — Cineál TW, a úsáidtear i sreangú cónaithe níos sine. Ampacity níos ísle, nach bhfuil oiriúnach do chiorcaid ard-ualaigh.
• 75°C (167°F) — Cineálacha THW, THWN. Insliú tráchtála agus tionsclaíoch is coitianta. Is é seo an colún caighdeánach a úsáidtear i dTábla NEC 310.15 maidir le méid seoltóra i bhformhór na suiteálacha nua.
• 90°C (194°F) — Cineálacha THHN, XHHW-2, RHH. Acmhainneacht bonn níos airde, ach is minic a chuireann NEC teorainn le foirceannadh go 75°C mura rud é go bhfuil an trealamh rátáilte go sonrach le haghaidh foircinn 90°C. Is féidir é a úsáid ag rátáil iomlán 90 ° C san aer saor in aisce nó nuair a dhéantar trealamh foirceanta a rátáil dá réir.
• 150°C agus os a chionn — Cáblaí speisialtachta a úsáideann rubar silicone, PTFE (Teflon), nó insliú mianraí (cábla MI). Úsáidtear é i bhfoirnéisí, oighinn thionsclaíocha, agus trealamh próisis ardteochta.

Tá comhsheasmhacht tiús inslithe ríthábhachtach. A easbhrúiteoir sreang agus cábla i líne déantúsaíochta nua-aimseartha úsáideann céimseata dísle beachtas, rialú teochta leá, agus rialáil luas líne chun tiús bhalla aonfhoirmeach timpeall an tseoltóra a choinneáil. Cruthaíonn insliú neamh-chomhsheasmhach - níos tanaí i roinnt spotaí - pointí te logánta a laghdaíonn rátáil éifeachtach teirmeach fiú má chomhlíonann an tiús meánach an tsonraíocht. Úsáideann innealra easbhrúite chun cinn ó mhonaróirí sa tSín, san Eoraip, agus i Meiriceá Thuaidh anois córais tomhais léasair agus ceartú éalaitheachta uathoibríoch chun lamháltais tiús bhalla a bhaint amach laistigh de ± 5% nó níos déine.

Copar vs. Seoltóirí Alúmanam: Difríochtaí Sizing

Úsáidtear seoltóirí alúmanaim go coitianta le haghaidh cáblaí iontrála seirbhíse, friothálacha agus dáileadh fóntais. Tá siad níos éadroime agus níos saoire ná copar, ach níl ach thart ar 61% de sheoltacht copair ag alúmanam , rud a chiallaíonn go dteastaíonn trasghearradh níos mó uait chun an sruth céanna a iompar.

Mar riail phraiticiúil: chun ampacity seoltóir copair a mheaitseáil, tá thart ar alúmanam ag teastáil dhá mhéid AWG níos mó . Sa chás go n-iompraíonn 6 AWG copar 65A (ag 75°C), bheadh ​​4 alúmanam AWG uait chun an sruth céanna a iompar. Maidir le méid méadrach, meaitseálann seoltóir alúmanaim 16 mm² go garbh le seoltóir copair 10 mm².

Chomh maith leis sin leathnaíonn agus conarthaíonn alúmanam níos mó ná copar le timthriallta teochta, rud a d'fhéadfadh a bheith ina chúis le scaoileadh nasc le himeacht ama. Ní mór do gach foirceann seoltóir alúmanaim nascóirí rátáilte AL/CU a úsáid, agus tá gá le cumaisc frithocsaídeach ag hailt agus foircinn chun tógáil ocsaídiúcháin a mhéadaíonn friotaíocht a chosc. Is ceanglais chóid iad seo i bhformhór na ndlínsí, ní cleachtais roghnacha.

Ó thaobh déantúsaíochta de, tá gá le rialú cúramach ar luas na líne agus ar theocht an chumaisc san easbhrúite inslithe thar sheoltóirí alúmanaim. easbhrúiteoir sreang agus cábla . Tá ceimic dromchla alúmanam difriúil ó chopar, agus cloíonn roinnt comhdhúile inslithe go difriúil. Reáchtálann monaróirí cábla cáilíochta tástálacha greamaitheachta chun na bannaí inslithe a chinntiú i gceart agus nach ndéanann siad scaradh ón seoltóir le linn rothaíochta solúbtha nó teirmeach.

Sizing Cábla le haghaidh Ciorcaid Mótair

Leanann ciorcaid mhótair rialacha éagsúla ná na ciorcaid ghinearálta toisc go dtarraingíonn mótair sruth ionrochta an-ard ag am tosaithe — go hiondúil 6 go 8 n-uaire an sruth ualaigh iomlán ar feadh 0.5 go 2 soicind. Ní gá an cábla féin a mhéid le haghaidh an tsrutha inrush seo (láimhseálann an chosaint forshrutha é sin), ach ní mór méid an tseoltóra a bheith bunaithe ar rialacha NEC Airteagal 430 seachas ar tháblaí caighdeánacha ampúlachta.

I gcás mótair aonair, éilíonn NEC 430.22 go bhfuil an seoltóir ciorcad brainse de mhéid ag ar a laghad 125% de shruth iomlán ualaigh an mhótair (FLC) mar atá liostaithe i dTáblaí NEC 430.247-430.250 (ní luach an ainmchláir, mura bhfuil an t-ainmchlár níos ísle ná an luach tábla). Maidir le mótar aon phas 5-horsepower, 230V, liostaíonn Tábla 430.248 an FLC mar 28A. Caithfidh an seoltóir ansin íosmhéid 28 × 1.25 = 35A a láimhseáil, ag díriú ar 8 AWG copar.

Maidir le feidhmchláir tiomántán minicíochta inathraithe (VFD), tá gnéithe breise i gceist. Gineann VFDanna sruthanna armónacha a tháirgeann teas breise sna seoltóirí. Cuireann go leor innealtóirí corrlach breise 10-15% ar bharr an ghnáthfhachtóir 125% nuair a dhéantar cáblaí a mhéid le haghaidh mótair VFD-tiomáinte. Teastaíonn cábla sciath go hiondúil freisin idir an t-aschur VFD agus an mótar chun torann ard-minicíochta a choinneáil agus chun damáiste imthacaí a chosc ó shruthanna comhmhodha.

Ríomh Titim Voltais Léim dhomhain: Ritheann Cábla Fada

I gcás go ritheann cábla níos mó ná 50 troigh (thart ar 15 méadar), is minic a bhíonn titim voltais ar an bpríomhfhachtóir méide - ní ampúlacht. Tá sé seo fíor go háirithe i gcórais fhótavoltach gréine (PV), áiseanna talmhaíochta, soilsiú lasmuigh, agus gléasraí tionsclaíocha le trealamh atá suite i bhfad ón bpríomhchlár dáileacháin.

Trasghearradh Seoltóra Riachtanach á Ríomh ó Thit Voltais

Is féidir leat an fhoirmle titim voltais a athshocrú chun trasghearradh an tseoltóra riachtanach a ríomh go díreach. Maidir le copar i gcóras aon phas:

A (mm²) = (2 × L × I × ρ) / VD_max

I gcás gurb é A an t-achar trasghearrtha riachtanach i mm², is é L fad cábla aontreo i méadair, is é I an sruth ualach i amps, is é ρ (rho) friotachas copair = 0.0172 Ω·mm²/m (nó 0.0282 le haghaidh alúmanam), agus is é VD_max an titim voltas uasta incheadaithe i volta.

Sampla: Tarraingíonn caidéal 30A ag 230V, atá suite 120 méadar ón mbord dáileacháin. Titim voltas uasta incheadaithe = 3% × 230V = 6.9V.

A = (2 × 120 × 30 × 0.0172) / 6.9 = 123.84 / 6.9 = 17.95 mm² . Babhta suas go dtí an chéad mhéid caighdeánach eile: 25 mm² seoltóir copair.

Más rud é nach raibh an caidéal céanna suite ach 30 méadar uaidh, b'ionann an ríomh agus 4.49 mm², slánú suas le 6 mm² — i bhfad níos lú agus níos saoire. Tagann an costas a bhaineann le ró-mhéid ar raonta fada as dramhaíl fuinnimh agus díghrádú feidhmíochta trealaimh, ní róthéamh amháin.

Titim Voltais i gCórais Solar PV DC

I suiteálacha gréine, tá méid cábla DC ríthábhachtach d'éifeachtúlacht an chórais. Molann Airteagal 690 NEC teorainn a chur le titim voltais i gciorcaid fhoinse PV go 2% nó níos lú le haghaidh fómhar fuinnimh uasta. Ní cheadaíonn titim 2% ar chóras teaghrán 600V ach titim 12V trasna rith an chábla. Le sruth teaghrán de 9A agus rith 50-méadar (aon-bhealach), bheadh ​​an trasghearradh seoltóra riachtanach A = (2 × 50 × 9 × 0.0172) / 12 = 1.29 mm², ag díriú ar íosmhéid 2.5 mm² cábla rátáilte PV (USE-2 nó PV Wire sna SA).

Mar a théann Cáilíocht Tógála Cábla i bhfeidhm ar Áirimh Mhéadaithe

Glactar leis le ríomhanna méide cábla sreinge go gcomhlíonann an cábla a sonraíochtaí rátáilte. Ciallaíonn sé seo go bhfuil an limistéar trasghearrtha ceart ag an seoltóir, tá an tiús ceart agus na hairíonna tréleictreach ag an insliú, agus tá an fhriotaíocht in aghaidh an aonaid ag teacht leis na luachanna foilsithe. Go praiticiúil, athraíonn cáilíocht an chábla go mór idir na monaróirí, agus bíonn tionchar díreach ag an éagsúlacht seo ar cibé an bhfuil do chuid ríomhaireachtaí sa réimse.

Cóimheas Líonta Seoltóra agus Snáithe

Tá seoltóirí snáithithe comhdhéanta de shreanga iolracha beaga atá casta le chéile. Bíonn tionchar ag an gcóimheas líonta — an céatadán den trasghearradh ainmniúil a áitíonn miotail i ndáiríre — ar fhriotaíocht. D'fhéadfadh go mbeadh trasghearradh miotail iarbhír de 2.3 mm² ag seoltóir snáithe 2.5 mm² le pacáil droch-snáithe, rud a mhéadaíonn friotaíocht thart ar 8-9% i gcomparáid leis an tsonraíocht. Bíonn tionchar díreach aige seo ar thitim voltais agus ar fheidhmíocht theirmeach. Tomhaiseann monaróirí cábla préimhe friotaíocht seoltóra de réir IEC 60228 nó ASTM B8 chun comhlíonadh a fhíorú.

Tiús Inslithe agus an Próiseas Easbhrúite

Cuirtear an ciseal inslithe i bhfeidhm trí a easbhrúiteoir sreang agus cábla — meaisín a leánn comhdhúil polaiméire (PVC, XLPE, LSZH, nó ábhair eile) agus a chuireann brú uirthi trí dhísle beacht timpeall an tseoltóra atá ag gluaiseacht. Cinneann cáilíocht an phróisis easbhrúite seo comhsheasmhacht tiús inslithe, bailchríoch dromchla, agus greamaitheacht leis an seoltóir nó leis an seaicéad istigh.

I measc na gcóras easbhrúiteora sreang agus cábla nua-aimseartha a úsáideann monaróirí tosaigh tá:

• Rialú éalárnachta lúb dúnta : Tomhaiseann braiteoirí léasair nó capacitive comhlárnacht inslithe i bhfíor-am agus déanann siad an suíomh dísle a choigeartú go huathoibríoch chun an sciath lasmuigh den lárionad a cheartú.
• Brú leá agus monatóireacht teochta : Cinntíonn sé slaodacht cumaisc chomhsheasmhach tríd an bás, rud a chosc spotaí tanaí de bharr éagsúlachta teochta sa bairille easbhrúite.
• Comhtháthú tástálaí spréach : Déanann tástálaithe spréach ardvoltais scanadh 100% den chábla a tháirgtear in-líne chun pinholes nó pointí tanaí a bhrath san insliú sula ndéantar an cábla a spól.
• Córais tomhais trastomhais : Tomhaiseann micriméadair léasair trastomhas seachtrach go leanúnach agus cothaíonn siad sonraí ar ais chun an luas líne agus an t-aschur easbhrúite a rialú chun lamháltais trastomhas sonraithe a choinneáil.

Agus cábla á cheannach le haghaidh feidhmeanna ríthábhachtacha — innealra tionsclaíoch, sreangú tógála, friothálacha faoi thalamh — deimhnigh i gcónaí go gcomhlíonann an cábla deimhnithe UL, CSA, nó IEC arna thástáil de réir na gcaighdeán ábhartha. Ráthaíonn cábla liostaithe agus tástálaithe tríú páirtí go gcomhlíonann an insliú a chuireann an próiseas easbhrúiteora sreang agus cábla i bhfeidhm na ceanglais íosta tiús, neart tréleictreach agus friotaíocht teochta.

Feidhmíocht Inslithe XLPE vs PVC

Déantar insliú poileitiléin tras-nasctha (XLPE) a tháirgeadh trí phróiseas easbhrúite sreang agus cábla speisialaithe a chuimsíonn céim vulcanization (trasnascadh), trí leigheas gaile, leigheas nítrigine tirim (líne CCV), nó leigheas taise silane. Cruthaíonn tras-nascadh líonra polaiméire tríthoiseach a thugann XLPE feidhmíocht theirmeach i bhfad níos fearr ná PVC : Tá cáblaí cumhachta inslithe XLPE rátáilte go 90 ° C go leanúnach, 130 ° C le linn ró-ualach éigeandála, agus 250 ° C faoi choinníollacha gearrchiorcaid. Buaiceanna PVC ag 70 ° C do ghráid chaighdeánacha.

I gcás cáblaí meánvoltais (1kV–35kV), is é insliú XLPE a tháirgtear ar líne easbhrúite sreinge trí-easbhrúite agus cábla - ag cur an scáileáin leathsheoltóra istigh, insliú XLPE, agus an scáileán leathsheoltach seachtrach i bpas amháin - an caighdeán tionscail. Cuireann an cur chuige aon-pas seo deireadh le héilliú comhéadain idir sraitheanna, rud atá ríthábhachtach maidir le sláine tréleictreach ardvoltais.

Samplaí Méid Cábla Sreang Praiticiúil de réir Iarratais

Éiríonn an teoiric níos soiléire le samplaí feidhmchláir nithiúla ar fud cineálacha éagsúla suiteála. Clúdaíonn na samplaí oibrithe seo a leanas na cásanna is coitianta a fhaightear i suíomhanna cónaithe, tráchtála agus tionsclaíochta.

Ciorcad Cistine Cónaithe (120V, 20A)

Éilíonn NEC 210.11(C)(1) ar a laghad dhá chiorcad fearas beag 20A i limistéir chistine. Cábla: 12 AWG / 2 copar, cineál NM-B (Romex), 20A breaker. Is gnách go mbíonn an rith cábla ón bpainéal 30-60 troigh i dteach aon teaghlaigh. Titim voltas ag 20A os cionn 60 troigh: VD = (2 × 60 × 1.98 × 20) / 1,000 = 4.75V, atá 3.96% . Inghlactha don chuid is mó d'ualaí fearas cistine. Le haghaidh suiteáil níos coimeádaí nó nuair a sháraíonn an rith 80 troigh, uasghrádaigh go 10 AWG.

Stáisiún Luchtaithe EV (240V, 48A Leanúnach)

Tarraingíonn charger EV Leibhéal 2 ag 11.5kW 48A ag 240V. Mar ualach leanúnach: 48A × 1.25 = 60A ampúlacht seoltóir íosta. Roghnaigh 6 AWG copair THWN-2 i seoladán. Le haghaidh rith 50 troigh ón bpainéal go dtí an garáiste, titim voltas = (2 × 50 × 0.491 × 48) / 1,000 = 2.36V = 0.98% — go maith laistigh de theorainneacha. Socraítear an méid 6 AWG ag apacity, ní titim voltais sa chás seo.

Mótar Conveyor Tionsclaíoch (400V, 3-Chéim, 22kW)

FLC = 22,000 / (1.732 × 400 × 0.87 × 0.92) = 39.7A. Cuir fachtóir mótair 125% i bhfeidhm: 39.7 × 1.25 = 49.6A. Roghnaigh seoltóir copair 10 mm² (rátáil 52A i gcábla trí chroí in aghaidh an IEC 60364). Tá rith cábla 85 méadar ó MCC go mótair. Titim voltais = (1.732 × 85 × 39.7 × 1.83 Ω/km × 0.001) / 1 = 10.7V = 2.68% — laistigh den teorainn 3%. Deimhnítear an roghnú 10 mm² ag na ceanglais maidir le luas agus titim voltais araon.

Fothaire Faoi Thalamh (240V, 100A, 150 troigh)

Fothaire subpanel 100A ag baint úsáide as seoltóirí alúmanaim i sceideal 40 seoladán PVC curtha ag 24 orlach. Ampacity riachtanach: 100A. Tá seoltóir alúmanaim 1/0 AWG rátáil 120A ag 75°C — buaileann sé le hacmhainneacht. Seiceáil titim voltais: 1/0 AWG alúmanam R = 0.327 Ω/1,000 ft. VD = (2 × 150 × 0.327 × 100) / 1,000 = 9.81V = 4.09% . Níos mó ná an 3% molta. Uasghrádú go 2/0 alúmanam AWG (R = 0.259 Ω/1,000 ft): VD = 7.77V = 3.24% - fós imeallach. Úsáid 3/0 alúmanam AWG (R = 0.205 Ω/1,000 ft): VD = 6.15V = 2.56% - inghlactha.

Cúrsaí Reatha Gearrchiorcaid agus Lochtanna i Méid Cábla

Maidir le cáblaí meánacha agus ardvoltais, agus le haghaidh cáblaí LV tionsclaíocha in aice le claochladáin mhóra, ní mór an seoltóir a mhéid freisin chun fuinneamh teirmeach an locht atá ann faoi láthair a sheasamh le linn an ama a thógann sé ar an bhfeiste cosanta an locht a ghlanadh. Tugtar an seastán teirmeach gearrchiorcad seiceáil.

Is í an fhoirmle: A (mm²) = (I_sc × √t) / K , nuair is é I_sc an sruth gearrchiorcaid ionchasach in amps, is é t an t-am imréitigh locht i soicindí, agus is tairiseach ábhartha é K (K = 115 do sheoltóirí copair inslithe PVC ag tosú ag 30 ° C; K = 135 i gcás copar inslithe XLPE).

Sampla: Cothaíonn cábla painéal le sruth gearrchiorcaid ionchasach 25kA, agus glanann an scoradán in aghaidh an tsrutha i 0.2 soicind. A_min = (25,000 × √0.2) / 115 = (25,000 × 0.447) / 115 = 97.2 mm² . Éilíonn sé seo seoltóir copair 120 mm² ar a laghad — beag beann ar ualach-sruth. In aice le claochladáin tionsclaíocha móra nó príomh-lasc-chláir, is minic a rialaíonn sizing gearrchiorcaid an roghnú cábla.

Botúin Choitianta maidir le Méid Cábla Sreanga a Ríomh

Níl ann ach leath an chatha a thuiscint ar an modh ríofa. Bíonn cáblaí róbheag nó rómhór mar thoradh ar earráidí praiticiúla sa réimse fiú nuair a chuireann an t-innealtóir na foirmlí i bhfeidhm i gceart.

• Úsáid sruth ainmchláir in ionad tábla NEC FLC do mhótair: Éilíonn NEC 430.22 go sonrach go n-úsáidfí luach tábla NEC, ní an t-ainmchlár, ach amháin má tá an t-ainmchlár níos ísle. Is sárú ar an gcód é sruth ainmchlár níos ísle mótair éifeachtúlachta níos airde a úsáid agus an cábla a róbheag.
• Ag déanamh dearmad dírmheas cuachta a chur i bhfeidhm: Is botún an-choitianta é sé sheoltóir THHN a shuiteáil in aon seoladán amháin agus méid gach ceann acu le haghaidh aimhreas aonair. Laghdaíonn an fachtóir cuachta 0.80 a n-acmhainneacht éifeachtach, rud a éilíonn seoltóirí níos mó.
• Gan cuntas a thabhairt ar fhás ualaigh sa todhchaí: Ní fhágann ciorcad ag 95% d'acmhainn an tseoltóra aon spás do threalamh breise. Is é an cleachtas is fearr sa tionscal ná cáblaí a mhéadú go dtí 80% ar a mhéad den acmhainn rátáilte faoi ghnáthchoinníollacha oibriúcháin.
• Meascadh AWG agus luachanna méadracha san fhoirmle chéanna: Ag baint úsáide as luachanna friotaíochta AWG (i Ω/1,000 troigh) le faid mhéadracha (i méadair) gan a chomhshó, tá torthaí fiáin mícheart. Deimhnigh aonaid i gcónaí roimh ríomh.
• Ag déanamh neamhairde ar theocht chomhthimpeallach: Tá derating suntasach de dhíth ar chábla atá suiteáilte i spás áiléir ag 50°C comhthimpeallach in ionad na bunlíne caighdeánach 30°C. Ní féidir le 12 AWG THHN rátáil 30A ag 30°C ach 23A a iompar ag 50°C comhthimpeallach — laghdú 23%.
• Cábla fochaighdeánach a cheannach: D'fhéadfadh go mbeadh trasghearrtha seoltóirí iarbhír 10-15% faoi bhun ainmniúil ag cábla ó mhonaróirí neamhfhíoraithe mar gheall ar dhroch-rialú ar na próisis líníochta sreinge agus easbhrúite. Ceannaigh cábla atá liostaithe ag Ollscoil Luimnigh nó atá deimhnithe ag IEC i gcónaí ó fhoinsí inrianaithe.

Tagairt Thapa: Achoimre ar Roghnú Méid Cábla

Le haghaidh tagartha tapa ar an láthair, déanann an tábla seo a leanas achoimre ar chásanna coitianta ualaigh agus ar na híosmhéideanna cábla a theastaíonn uathu faoi ghnáthchoinníollacha (seoltóir copair, insliú 75°C, comhthimpeallach 30°C, ciorcad singil i seoladán, suas le rith 50 troigh).
