Cad is Sreang Sciath ann?

Cad is Sreang Sciath ann: An Freagra Díreach

Is éard is sreang cosanta ann ná seoltóir leictreach — nó grúpa seoltóirí — atá fillte i sraith amháin nó níos mó d’ábhar seoltaí atá deartha chun trasnaíocht leictreamaighnéadach (EMI) agus trasnaíocht radaimhinicíochta (RFI) a bhlocáil. Feidhmíonn an sciath mar chliabhán Faraday timpeall na seoltóirí a iompraíonn comharthaí taobh istigh, ag atreorú torann leictreach nach dteastaíonn go talamh seachas ligean dó an comhartha tarchurtha a shaobhadh. I dtéarmaí praiticiúla, ciallaíonn sé seo go sroicheann na sonraí, an fhuaim, an fhís nó an comhartha cumhachta a thaistealaíonn tríd an sreang a gceann scríbe níos glaine agus níos cruinne ná mar a dhéanfadh sé trí rogha eile gan sciath.

Is iad sreanga cosanta an bunriachtanas d'aon timpeallacht nach féidir sláine na comhartha a chur i mbaol — bíonn urláir uathoibrithe tionsclaíochta, trealamh leighis, caibinéid aeraspáis, stiúideonna craolta, agus ionaid sonraí ardluais ag brath orthu go laethúil. Gan sciath, déanann seoltóirí íogaire fuinneamh radaithe a ionsú ó mhótair in aice láimhe, ag aistriú soláthairtí cumhachta, soilsiú fluaraiseacha, agus fiú cáblaí eile ag rith go comhthreomhar, rud a dhíghrádaíonn feidhmíocht agus a thugann isteach rátaí earráide a chomhdhúile ar scála.

Sloinntear an clúdach sciath mar chéatadán. Is gnách go n-éiríonn le sciath scragall clúdach 100%, agus raonta sciath braid ó 85% go 98% ag brath ar uillinn braid agus dlús snáithe. I gcás formhór na gcáblaí comhartha tionsclaíocha, díríonn innealtóirí ar chlúdach 90% ar a laghad chun freastal ar riachtanais IEC 61000 agus MIL-DTL-17 gan trastomhas cábla nó costas a mhéadú gan ghá.

Conas a Fhoirgtear an Chiseal Sciath

Ní ciseal caighdeánaithe amháin é an sciath féin. Roghnaíonn monaróirí ailtireacht sciath bunaithe ar an raon minicíochta trasnaíochta a bhfuiltear ag súil leis, riachtanais solúbthachta an chábla, agus an timpeallacht suiteála. Cuidíonn sé le tuiscint a fháil ar gach cineál tógála agus cábla á shonrú do thionscadal nua nó nuair a dhéantar meastóireacht ar shuiteáil atá ann cheana féin.

Sciathanna Foil

Is éard atá i sciath scragall ná sraith tanaí alúmanaim nó copar atá nasctha le hiompróir scannán poileistear. Clúdaíonn an scragall timpeall an chuachta seoltóra le forluí sainithe — 10% go 25% de ghnáth — chun leanúnachas leictreach a choinneáil. Seachadann sciatha scragall clúdach dromchla 100%, rud a fhágann go bhfuil siad an-éifeachtach i gcoinne EMI ard-minicíochta os cionn 100 kHz. Tá siad lightweight, cuireann siad trastomhas íosta, agus tá siad cost-éifeachtach le haghaidh ionstraimíochta multicore agus cáblaí sonraí. Is é an comhbhabhtáil ná go bhfuil sciatha scragall sách leochaileach agus nach bhfuil siad oiriúnach do cháblaí a flexíonn go leanúnach i seirbhís.

Sciath Braided

Cruthaítear sciath braidithe trí shnáitheanna míne de chopar stánaithe, de chopar lom, nó de shreang copair airgead-phlátáilte a chur i bhfostú i bpatrún fite timpeall an tseoltóra/na seoltóirí inslithe. Braitheann clúdach braid ar líon na n-iompróirí, picks in aghaidh an orlach, agus trastomhas snáithe sreang. D'fhéadfadh braid atá optamaithe le haghaidh maolú ar mhinicíocht íseal - abair, faoi bhun 10 MHz - úsáid a bhaint as cumraíocht 36-iompróir, 16 snáithe ag clúdach 95%. Soláthraíonn sciatha braidáilte neart meicniúil den scoth, coinníonn siad clúdach fiú nuair a bhíonn an cábla flexed arís agus arís eile, agus cuireann siad impedance aistrithe íseal, arb é an príomh-mhéadrach chun éifeachtacht sciath ag minicíochtaí níos ísle.

Bíseach agus Sciath Seirbheáilte

Fillteann sciath bíseach (nó sciath) na snáitheanna go héileacaptar timpeall croí an chábla seachas iad a chur i bhfostú. Tugann an tógáil seo an tsolúbthacht uasta don chábla agus an ga lúbthachta is ísle d'aon dearadh sciath, agus is é sin an fáth go bhfuil cáblaí sciaththa bíseach i gceannas ar mhicreafón, cáblaí cluasáin, agus stiúir monatóireachta othar leighis a ghluaiseann i gcónaí le linn úsáide. Tá an clúdach beagán níos ísle ná braid ag an líon seoltóra céanna, agus méadaíonn friotaíocht teagmhála ag timthriallta flex níos airde, mar sin ní shonraítear sciatha bíseach de ghnáth le haghaidh RF nó feidhmchláir sonraí ard-minicíochta.

Sciathanna Teaglaim

I gcás timpeallachtaí le cur isteach thar speictream minicíochta leathan, sciatha teaglaim scragall ciseal agus braid le chéile. Séala an scragall gach bearna le haghaidh cosanta ard-minicíochta agus soláthraíonn an braid láidreacht meicniúil agus feabhsaíonn sé éifeachtacht sciath íseal-minicíochta. Tá an ailtireacht seo caighdeánach i gcáblaí líonra Cat 7 agus Cat 8 chomh maith le cáblaí comhaiseacha ard-deireadh a úsáidtear in iarratais tarchurtha craolta agus RF. Is féidir le sciatha teaglaim luachanna impedance aistrithe a bhaint amach faoi bhun 5 milliohm in aghaidh an mhéadair , a aistríonn go díreach le feabhsuithe cáilíochta comhartha intomhaiste i suiteálacha éilitheacha.

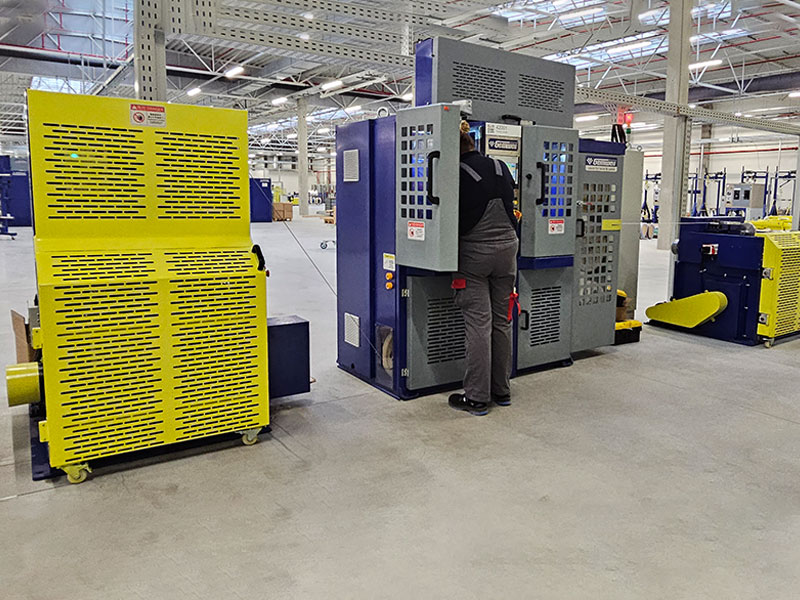

Ról na Tapáil Sreang agus Cábla i gComhthionól Cábla Sciath

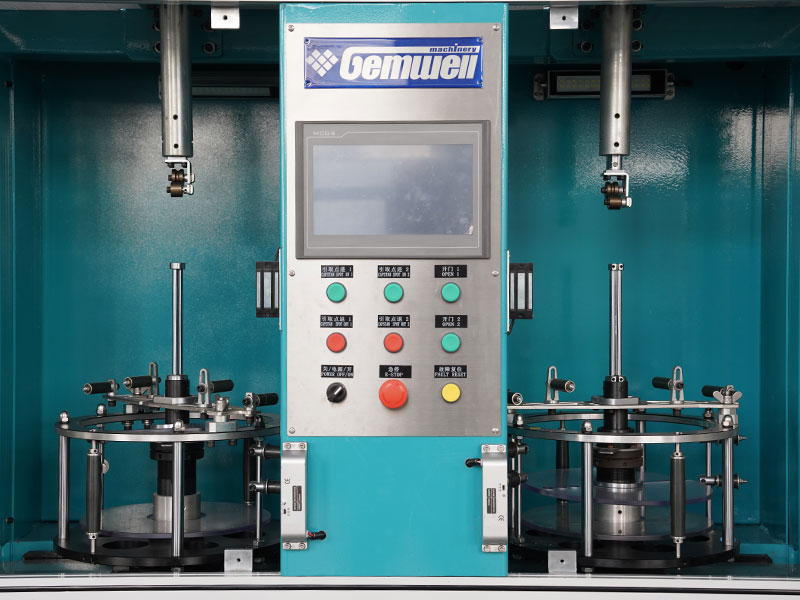

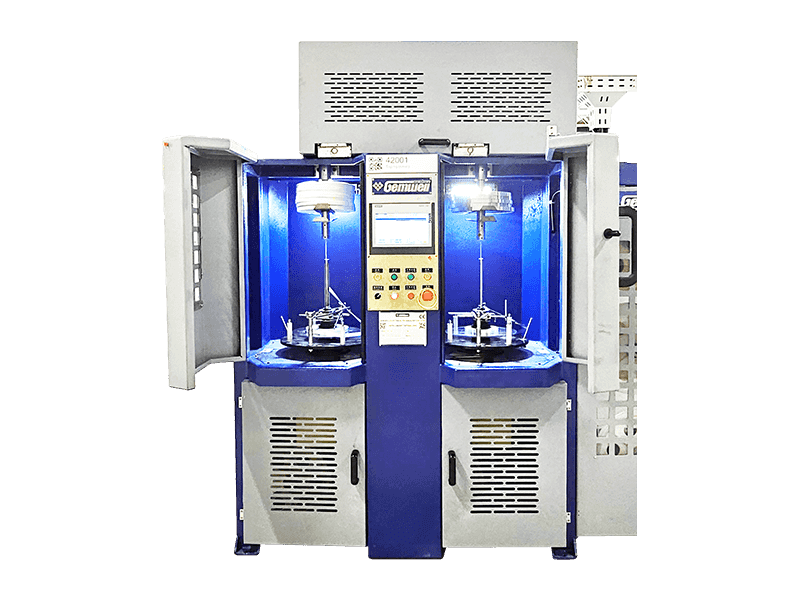

Sula gcuirtear an ciseal sciath seoltaí i bhfeidhm, déantar céim ríthábhachtach idirmheánach: téipeáil sreang agus cábla. Clúdaíonn an próiseas seo téip speisialaithe timpeall an chuachta seoltóra nó seoltóirí aonair inslithe chun freastal ar roinnt cuspóirí struchtúracha agus feidhmiúla a mbíonn tionchar díreach acu ar chomh maith agus a fheidhmíonn an cábla sciath críochnaithe.

Feidhmíonn téipeáil sreang agus cábla mar dheighilteoir idir an insliú inmheánach agus an sciath seachtrach. Gan an scaradh seo, bheadh ​​an scragall nó braid brú go díreach i gcoinne na seoltóirí inslithe, a chruthú abrasion meicniúil le linn flexing agus a thabhairt isteach cúplála capacitive idir an sciath agus seoltóirí comhartha. Coscann ciseal téip comhsheasmhach, réidh an dá fhadhb. Coinníonn an téip chomh maith cruinn an chroí cábla ionas go mbeidh feidhm ag an sciath go cothrom ar fud an imlíne iomlán - mar thoradh ar croí-dromchla neamhrialta forluí scragall míchothrom agus clúdach braid neamh-chomhsheasmhach, an dá acu díghrádaithe éifeachtacht sciath.

I gcáblaí sciath multicore, braitheann sciathú péire aonair nó grúpa go hiomlán ar thapáil sreang agus cábla le haghaidh sláine mheicniúil. Faigheann gach péire casta i bpéire casta scragallach (STP) nó i ndearadh péire casta scragall (FTP) a cumhdach téip scragall féin sula gcuirtear an sciath iomlán i bhfeidhm. Coscann sé seo crosstalk idir péirí agus fós ag ligean don braid seachtrach feidhmiú mar chiseal diúltaithe torainn coitianta don chábla ar fad. Gan an chéim téipeála istigh, d'athródh céimseata gach péire le linn an phróisis cáblaithe, rud a scriosfadh comhsheasmhacht an bhacainn a shainíonn cumas ráta sonraí an chábla.

Cineálacha Téip a Úsáidtear i Déantúsaíocht Cábla

Níl gach ábhar téip idirmhalartaithe. Roghnaíonn monaróirí cábla cineál téip bunaithe ar an teocht oibriúcháin, riachtanais tréleictreach, éilimh solúbthachta, agus cibé an gá don téip féin cur le sciath.

Is athróg rialaithe é an céatadán forluí le linn téipeála sreinge agus cábla. Tá forluí 50% caighdeánach le haghaidh téipeanna scannán poileistear a úsáidtear mar shraith ceangailteach. Maidir le téipeanna scragall alúmanaim-poileistear a fheidhmíonn feidhm sciath, tá forluí níos déine de 25% coitianta mar go soláthraíonn an scragall féin clúdach 100% - ní gá don fhorluí ach a chinntiú nach n-osclaíonn aon bhearna nuair a ghluaiseann an cábla. Sainmhíníonn monaróirí lamháltais forluí ina ndoiciméid rialaithe próisis, agus cuirtear diallais os cionn ± 5% in iúl le haghaidh athoibriú i dtimpeallachtaí táirgeachta atá rialaithe ag cáilíocht.

Sreang Sciathaithe vs

Níl an bhearna feidhmíochta idir sreang sciathaithe agus sreang neamhshielded teoiriciúil - taispeánann sé ar bhealaí intomhaiste ag brath ar an bhfeidhmchlár. Cuidíonn sé seo le ró-shonrú cábla a sheachaint (a chuireann le castacht costais agus suiteála) nó le tearc-shonrú (rud a chruthaíonn fíorfhadhbanna oibriúcháin) a thuiscint cén uair a bhfuil sciath riachtanach.

Feidhmíonn cábla péire casta gan sciath (UTP) - an caighdeán don chuid is mó de na suiteálacha Ethernet oifige - go foirfe i dtimpeallachtaí ina bhfuil foinsí IEA íosta agus ina gcoimeádtar raonta cábla faoi bhun thart ar 90 méadar. Soláthraíonn an casadh sa phéire méid measartha de dhiúltú torainn gnáth-mhodh, atá leordhóthanach le haghaidh Ethernet 10/100/1000Base-T i bhfoirgneamh tráchtála tipiciúil. Nuair a théann na cáblaí sin isteach i dtimpeallacht thionsclaíoch ina bhfuil tiomántáin minicíochta athraitheacha, mótair mhóra, nó ritheanna seoltán dlúth ag iompar cáblaí cumhachta agus comhartha le chéile, díghrádaíonn feidhmíocht UTP go intomhaiste. Ardaítear rátaí earráide giotán, titeann luasanna nasc chuig rátaí uath-idirbheartaithe níos ísle, agus méadaítear ar atarchur paicéid.

Réitíonn péire lúbtha sciaththa (STP, FTP, nó S/FTP ag brath ar an ailtireacht) na fadhbanna seo tríd an comhartha a choinneáil laistigh den sciath agus diúltú do thorann cúpláilte seachtrach sula sroicheann sé na seoltóirí. Feidhmíonn an rith 90-méadar céanna a bhíonn ag streachailt le UTP i suíomh tionsclaíochta go hiontaofa ag luasanna Gigabit nuair a úsáidtear cábla a bhfuil an sciath i gceart — ar choinníoll go gcuirtear deireadh ceart leis an sciath go talamh ag an dá cheann.

Timpeallachtaí a dteastaíonn Sreang Sciath orthu

• Línte déantúsaíochta agus cóimeála le tiomántáin servo agus tiomántáin minicíochta inathraithe (VFDanna) a oibríonn os cionn minicíochtaí lasctha 1 kHz
• Trealamh íomháithe leighis ina ndéanann fiú torann íseal-aimplitiúid ar bhraiteoir sonraí diagnóiseacha a shaobhadh
• Táirgeadh craolacháin agus fuaime nuair a dhíghrádaíonn 60 Hz hum ó bhonneagar cumhachta cáilíocht an chomhartha
• Ritheann ionstraimíocht i ngléasraí ceimiceacha ina meascann tráidirí cábla sreangú comhartha teirmeachúpla le fothaí cumhachta 480V
• Leictreonaic feithicleach ar ardáin EV ardvoltais a bhfuil gá le cáblaí HV cosanta chun cur isteach ar chumarsáid bus CAN agus LIN a chosc
• Ionaid sonraí a ritheann naisc chopair 25G agus 100G ina mbíonn cáblaí éighníomhacha DAC ag brath ar sciath éifeachtach chun spriocanna BER faoi bhun 10^-12 a bhaint amach

Áit a bhfuil Sreang Neamhshielded fós mar an Rogha Ceart

• Ethernet caighdeánach oifige agus cónaithe faoi bhun 1 Gbps i dtimpeallachtaí leictreacha glan
• Sreangú inmheánach laistigh de imfháluithe dea-dheartha le sciath mar a sholáthraíonn an t-imfhálú féin cosaint EMC
• Dáileadh cumhachta DC neamhchriticiúil ag sruthanna ísle áit a bhfuil torann seolta inghlactha
• Ritheann comhartha gairid faoi 1 mhéadar i dtimpeallachtaí neamhurchóideacha nuair nach leor fad cúplála chun trasnaíocht bhríoch a phiocadh suas

Sreang Sciathaithe a Thaisceadh i gceart

Ní thugann sreang sciath nach bhfuil talamh i gceart cosaint ar bith. Caithfidh cosán íseal-impedance a bheith ag an sciath go talamh an domhain chun fuinneamh trasnaíochta bailithe a dhraenáil amach. Tá bunús mícheart ar cheann de na cúiseanna is coitianta le teipeanna EMC i gcórais a úsáideann cábla sciath, agus má thuigtear an cur chuige ceart cuirtear cosc ​​ar thimthriallta costasacha fabhtcheartaithe tar éis a shuiteáil.

I gcás fhormhór na bhfeidhmchlár cábla comhartha, níor cheart go mbeadh an sciath bunaithe ach ag foirceann amháin - an foirceann foinse de ghnáth. Cuireann an cur chuige aonphointe seo ar an talamh cosc ​​ar shruthanna sciath ó sileadh feadh fad an chábla, rud a tharlódh voltas ar an sciath agus a sháródh a chuspóir. Nuair a bhíonn an sciath fréamhaithe ag an dá cheann de shraith fhada chábla, déanann aon difríocht i bpoitéinseal talún idir an dá chríochphointe - rud a tharlaíonn go coitianta in áiseanna tionsclaíocha ina bhféadfadh difríocht 1-5 V a bheith ag busanna talún ag painéil éagsúla - sruth a thiomáint tríd an sciath a spreagann torann go díreach ar na seoltóirí comhartha.

Is é an eisceacht ná feidhmchláir ard-minicíochta os cionn 1 MHz go garbh. Ag na minicíochtaí sin, cruthaíonn an talamh aonphointe athshondas ceathrú-tonn feadh na sciath a d'fhéadfadh bailiú torainn ard-minicíochta a dhéanamh níos measa. Tá sciatha RF agus cáblaí sonraí ardluais bunaithe ag an dá cheann agus ag pointí idirmheánacha iolracha chun a chinntiú go bhfanann an sciath ag poitéinseal comhsheasmhach ar feadh a fad. Déanann cábla comhaiseach le húsáid RF sciath le talamh dúbailte i gcónaí ar an gcúis seo.

Botúin Choiteanna le Seachaint

• Fágtar an sciath gan ceangal (ar snámh) ag ceann amháin nó ag an dá cheann - déanann sé seo an sciath a iompú ina haeróg seachas ina bhac
• Ag tuirlingt trí luaidhe mhuiceoil fhada - tugann fiú sreang mhuiceoil 50 mm isteach ionduchtú intomhaiste a chuireann teorainn le héifeachtacht sciath os cionn cúpla céad kHz
• Trí úsáid a bhaint as talamh sciath tiomnaithe nach bhfuil nasctha siar le talamh an phríomhchórais — bíonn an fhadhb chéanna ag baint le tailte iargúlta ar acmhainneacht éagsúla agus gan talamh ar bith
• Naisc scéithe neamhleanúnacha trí chónaisc - ní mór do gach cónascaire feadh rith cábla sciath foirceannadh sciath 360-céim a sholáthar, ní teagmháil bheag le ribín
• Trí bhunús aonphointe agus ilphointe a mheascadh ar an rith cábla céanna gan réasúnaíocht shoiléir dearaidh - cruthaíonn sé seo iompar athshondais nach féidir a thuar.

Mar a théann Téipeáil Sreang agus Cábla i bhfeidhm ar Bhac agus ar Cháilíocht Chomhartha

Ní meicniúil amháin an chéim téipeála i ndéantúsaíocht chábla - tá tionchar díreach leictreach aige ar shaintréithe bacainní críochnaithe an chábla. Cinneann Impedance cé chomh maith agus a tharchuireann cábla comharthaí ardluais gan machnamh a éillíonn sonraí, agus tá tairiseach tréleictreach an ábhair téip ar cheann de na hathróga a chinneann impedance taobh le trastomhas an tseoltóra agus an spásáil.

I gcás cábla comhaiseach 50-ohm, ní mór tairiseach tréleictreach na n-ábhar inslithe go léir idir an seoltóir lárnaigh agus an sciath - lena n-áirítear aon sraitheanna téipe - a chur san áireamh sa ríomh céimseata. Tá tairiseach tréleictreach de thart ar 3.2–3.4 ag téip scannáin poileistear. Tá téip PTFE thart ar 2.1. Déanfaidh dearthóir cábla a aistríonn ábhar téip gan trastomhas nó spásáil an tseoltóra a athríomh, cábla nach gcomhlíonann a sprioc-impedance, rud a fhágann go dtiocfaidh teipeanna caillteanais ar ais ar an gcábla críochnaithe.

I gcáblaí sonraí péireáilte, cinneann an chéim téipeála sreinge agus cábla an tréleictreach éifeachtach a bhaineann le gach péire, a rialaíonn go díreach impedance tréith an péire agus treoluas iomadaithe. Éilíonn cábla Catagóir 6A, mar shampla, rialú impedance péire aonair laistigh de ±2 ohms thar raon minicíochta iomlán 500 MHz. Chun an chaoinfhulaingt sin a bhaint amach tá gá le rialú beacht ar chineál téip, tiús, teannas, agus céatadán forluí le linn na céime téipeála. Is féidir le hathrú 10% ar thiús na téipe impedance péire a athrú chomh mór le 1 ohm ag minicíochtaí arda, atá laistigh den bhuiséad lamháltais ach gar dó.

Bíonn tionchar freisin ag an tréleictreach téip ar threoluas iomadaithe — arna shloinneadh mar chéatadán de luas an tsolais, NVP giorraithe. Tá NVP níos ísle ag cábla le téip poileistear ná an dearadh céanna le téip PTFE toisc go mhoillíonn an tairiseach tréleictreach níos airde iomadú comhartha. Le haghaidh tástála frithchaiteachais fearainn (TDR) agus cúiteamh am-mhoill i gcórais struchtúrtha cáblaithe, tá luach NVP foilsithe an mhonaróra cábla ag teastáil ón suiteálaí, arb ionann é agus an téip shonrach a úsáidtear i dtáirgeadh.

Sreang Sciath i bhFeidhmchláir Tionscail Shonracha

Tá dúshláin chomhshaoil, cineálacha comharthaí agus srianta suiteála le sárú ag gach tionscal atá ag brath ar shreang sciath. Athraíonn an bealach a shonraítear agus a shuiteáiltear sreang sciath dá réir, agus má thuigeann tú na difríochtaí sin is fusa an cábla ceart a roghnú le haghaidh dearadh nua nó suiteáil atá ann cheana féin a réiteach.

Uathoibriú Tionsclaíoch agus Rialú Próisis

Sonraíonn líonraí bus allamuigh PROFIBUS, PROFINET, DeviceNet, agus Modbus TCP cábla cosanta ina gcaighdeáin ciseal fisiceach faoi seach. Éilíonn suiteáil PROFIBUS, mar shampla, péire lúbtha singil le bacainn shaintréithe de 135–165 óm ag 3–20 MHz. Ní mór an sciath a bheith bunaithe ar gach painéal rialaithe agus bosca acomhal feiste réimse trí nasc íseal-impedance, a bhaintear amach de ghnáth le gland cábla a sholáthraíonn foirceannadh sciath 360-céim. I ngnáthshiopa gluaisteán feithicleach ina bhfuil 150–200 róbait táthaithe, is é cábla bus páirce atá cosanta go míchuí an chúis aonair is coitianta le lochtanna cumarsáide. a dhúnann línte táirgeachta.

Trealamh Leighis agus Cúram Sláinte

Teastaíonn sreang faoi sciath le luaidhe ECG, cáblaí leictreoid EEG, agus naisc thrasduchtaithe ultrafhuaime, ach cuireann dearadh cábla leighis ceanglais níos faide ná an diúltú bunúsach EMI. Ní fhéadfaidh an cábla toilleas suntasach a thabhairt isteach idir an t-othar agus an talamh (le haghaidh aonrú sábháilteachta othar), ní mór dó a bheith solúbtha tar éis na céadta timthriall coiling, agus ní mór dó díghalrú arís agus arís eile a sheasamh le gníomhairí ceimiceacha ionsaitheach. Úsáideann go leor cáblaí comharthaí leighis tógáil trí-aiseach - seoltóir lárionad, sciath istigh, agus sciath seachtrach - áit a bhfuil an sciath istigh tiomáinte go gníomhach chuig an bpoitéinseal céanna leis an seoltóir ionaid chun luchtú comhartha toilleas a dhíchur. Ligeann an teicníocht seo, ar a dtugtar sciath tiomáinte nó gníomhach, go mbeidh toilleas an-íseal éifeachtach ag an gcábla fiú thar faid 2-3 mhéadar.

Aeraspáis agus Cosanta

Rialaíonn MIL-DTL-27500 agus MIL-DTL-17 sreang sciath a úsáidtear in ardáin aeraspáis. Sainordaíonn na caighdeáin seo téip PTFE i gcéimeanna téipeála an chomhthionóil chábla toisc go gclúdaíonn rátáil teochta PTFE de -65 ° C go 260 ° C raon iomlán na dtimpeallachtaí aerbheirthe. Tugann na ceanglais sciath do shreangú eitleonaice aghaidh freisin ar éifeachtaí indíreacha tintrí — is féidir le haerárthach ardairde buaileadh tintreach 200 kA a chomhcheanglaíonn úmacha sreangaithe ar fud an aerfhráma. Ní mór do shreang sciathaithe i mbearta avionics níos lú ná 1% den fhuinneamh cúpláilte a aistriú chuig an seoltóir istigh, rud a shocraíonn sprioc impedance aistrithe an-íseal. Déantar téipeáil sreang agus cábla sna tionóil seo faoi rialú próisis dian le fíorú clúdach 100% sula gcuirtear an sciath i bhfeidhm.

Fuaime agus Craoladh

Úsáideann cábla fuaime cothromaithe gairmiúil péire seoltóirí timpeallaithe ag sciath bíseach nó braidáilte. Diúltaíonn an comhartha difreálach cothromaithe torann comhmhodha atá le feiceáil go cothrom ar an dá sheoltóir - lena n-áirítear hum 60 Hz ó bhonneagar soilsithe, córais HVAC, agus sreangú cumhachta ag rith go comhthreomhar. Cuireann an sciath bacainn bhreise ar fáil d’fhoinsí torainn a d’fheicfí ar shlí eile mar chomhartha mód comónta. I stiúideonna craolta ina n-imíonn na céadta fothaí fuaime ag an am céanna thar achair fhada, is é an teaglaim de shreangú agus sciath chothromaithe a cheadaíonn tarchur comhartha glan gan lúba talún a aimpliú. Coinníonn cábla caighdeánach micreafón, mar shampla, sláine an chomhartha thar ritheanna níos mó ná 50 méadar ag urláir torainn faoi -90 dBu.

Conas Sreang Sciathaithe a Aithint trína Marcanna agus a Tógáil

Nuair a bhíonn cábla á iniúchadh, dearbhaíonn roinnt táscairí amhairc agus priontála cibé an bhfuil sé sciath agus déanann cur síos ar an gcineál sciath a úsáidtear. Sábhálann tuiscint ar na marcálacha seo am nuair a bhíonn cábla athsholáthair á aimsiú nó nuair a dheimhnítear go gcomhlíonann cábla suiteáilte na sonraíochtaí.

De ghnáth, cuimsíonn priontáil seaicéad cábla cód ainmniúcháin a shainaithníonn an cineál sciath. Leanann sonrúcháin choitianta le coinbhinsiúin ainmniúcháin IEC 60228 agus UL:

• F/UTP - Sciath scragall foriomlán, péirí casta gan sciath taobh istigh. Coitianta i suiteálacha sciath Cat 5e agus Cat 6.
• U/FTP - Gan sciath iomlán, péirí casta aonair scragall-sciath. Úsáidte i Cat 6A agus Cat 7 chun crosstalk idir péirí a laghdú.
• S/FTP — Sciath iomlán braided móide péirí aonair scragall-sciatha. An fheidhmíocht is airde d'fheidhmchláir Cat 7 agus Cat 8.
• SY, CY, YCY — Cóid ainmniúcháin Eorpacha le haghaidh cumhachta scagtha agus cáblaí rialaithe a bhfuil armúrtha sreinge cruach agus/nó sciatha braid copair orthu.
• RG (Treoir Raidió) — Ainmnítear cábla comhaiseach. Ciallaíonn an uimhir shonrach RG (RG-58, RG-6, RG-213) an cineál sciath agus an tógáil a shainítear sa tsonraíocht bunaidh MIL-C-17.

Nochtann gearrtha go fisiciúil isteach i dtrasghearradh cábla an ciseal sciath go díreach. Feictear sciath scragall mar chiseal mhiotalacha gheal, fhrithchaiteach faoin seaicéad seachtrach, agus sreang draein ag rith taobh leis de ghnáth. Taispeánann sciath braidáilte patrún sreang fite infheicthe. Má tá an dá cheann i láthair, úsáideann an cábla sciath teaglaim. Tá an ciseal téipeála sreinge agus cábla, má tá sé i láthair, le feiceáil mar timfhilleadh scannáin mhín díreach taobh istigh den chiseal sciath - go minic tréshoilseach nó as-bán le haghaidh téip poileistear, nó dath airgid le haghaidh téip scragall a chumhdaíonn péirí aonair.

Ag Roghnú na Sreanga Sciatha Ceart do D'Fheidhmchlár

Is éard atá i gceist le sonrú ceart na sreinge sciaththa ná an clúdach sciath is airde atá ar fáil a roghnú. Méadaíonn ró-shonrú costas cábla, trastomhas, meáchan agus am suiteála. Fágann tearc-sonraíocht an córas i mbaol trasnaíochta. Tá próiseas roghnúcháin struchtúrtha freagrach as an timpeallacht trasnaíochta iarbhír, cineál comhartha, raon minicíochta, riachtanais mheicniúla, agus srianta suiteála.

Tosaigh trí na foinsí trasnaíochta sa chomhshaol a thréithriú. Gineann tiomáint minicíochta athraitheach ag 8 kHz armónach suas le cúpla céad kHz, rud a éilíonn sciath scragall nó braid le impedance aistrithe íseal sa raon minicíochta sin. Gineann tarchuradóir raidió in aice láimhe nó suiteáil radair trasnaíocht os cionn 30 MHz, áit a bhfuil clúdach scragall níos tábhachtaí ná uillinn braid. Má tá an dá chineál trasnaíochta i láthair, is é sciath teaglaim an pointe tosaigh ceart.

Is minic gurb é riachtanas saoil sholúbtha an chábla an fachtóir cinntitheach idir scragall agus braid. Scoilteann agus forbraíonn sciatha scragall bearnaí tar éis líon beag timthriallta solúbtha — níos lú ná 10,000 i bhfeidhmchláir dhinimiciúla de ghnáth. Is féidir le sciatha braidithe na céadta mílte timthriallta solúbtha a chothú sula ndéanann an clúdach díghrádú go bríoch. Is féidir le sciatha bíseach na milliúin timthriallta solúbtha a chothú ach le héifeachtúlacht sciath ard-minicíochta laghdaithe. Má dhéantar an cineál sciath a mheaitseáil leis na timthriallta solúbtha a bhfuiltear ag súil leis i seirbhís, cuirtear cosc ​​ar chliseadh cábla roimh am a dhealródh ar shlí eile mar dhíghrádú sciath eatramhach agus saincheisteanna cáilíochta do-thuartha.

Caithfidh rátáil teochta an timpeallacht oibriúcháin agus aon turais ghearrthéarmacha a chuimsiú. Níl cábla rátáilte le haghaidh teocht oibriúcháin 75°C oiriúnach lena shuiteáil in aice le foinse teasa a shroicheann buaicphointe 90°C le linn timthriallta táirgthe, fiú mura sroichtear 90°C ach go hachomair. Is minic gurb é an t-ábhar téip a úsáidtear sa chéim téipeála sreinge agus cábla an comhpháirt teorannaithe le haghaidh rátáil teochta - láimhseálann téip poileistear suas le 125 ° C, agus leathnaíonn téip PTFE an raon go 260 ° C le haghaidh feidhmeanna ardteochta.

Ar deireadh, deimhnigh an modh foirceanta roimh roghnú cábla a thabhairt chun críche. Teastaíonn blaosc droma nó faireog chábla le sciath braidithe a sholáthraíonn teagmháil le sciath imlíne - ní eireaball muice. Éilíonn sciath scragall le sreang draein cónascaire a fhreastalaíonn ar an sannadh bioráin sreang draein. Má shuiteáiltear cábla leis an gcur chuige foirceanta mícheart fágtar an sciath neamhéifeachtach den chuid is mó is cuma cé chomh maith agus atá an cábla féin sonraithe.
