Cad é Easbhrúite: Conas a Oibríonn Easbhrúiteoirí Sreanga agus Cábla

Cad is Easbhrúite ann - An Croíphróiseas Taobh thiar de Gach Sreang agus Cábla

Is próiseas déantúsaíochta leanúnach é easbhrúite ina ndéantar amhábhar — comhdhúil theirmeaplaisteach nó leaistiméire de ghnáth — a leá agus a éigean trí dhísle múnlaithe chun próifíl trasghearrtha aonfhoirmeach a tháirgeadh. Sa tionscal sreang agus cábla, ciallaíonn sé seo ciseal inslithe nó seaicéad a chur go díreach ar sheoltóir atá ag gluaiseacht ar luasanna is féidir a shárú. 1,200 méadar in aghaidh an nóiméid ar línte ardluais le haghaidh cáblaí sonraí tomhsaireachta mín. Is é an toradh sciath comhsheasmhach a chosnaíonn an seoltóir, a sholáthraíonn insliú leictreach, agus a chomhlíonann lamháltais tríthoiseach síos go dtí ± 0.01 mm ar tháirgí feithicleacha nó de ghrád leighis préimhe.

Murab ionann agus múnlú insteallta - a líonann múnla dúnta agus a éilíonn am timthriall - tá easbhrúite inlíne go bunúsach agus ní stopann sé riamh. Cothaíonn easbhrúiteoir sreang agus cábla millíní nó púdar isteach i mbairille téite, déanann scriú rothlach an cumaisc a iompar agus a phlaistigh, agus téann an t-ábhar leáite amach trí dhísle croscheann suite timpeall an tseoltóra. Téann an sreang brataithe isteach ansin i trach fuaraithe, téann sí trí thástálaithe spréach agus tomhasairí trastomhais, agus déantar í a fhoirceannadh ar spól glactha, ar fad in aon phas amháin gan bhriseadh.

Le tuiscint a fháil ar cad is easbhrúite ann — agus cad a dhéanann idirdhealú idir easbhrúiteoir sreinge agus cábla dea-innealta ó mheaisín cineálach plaistigh — cinneann sé an gcomhlíonann do tháirge críochnaithe deimhniú UL, IEC, nó RoHS ar an gcéad rith táirgeachta nó tar éis athoibriú costasach.

Conas a Extruder sreang agus Cábla I ndáiríre Oibríonn

Tá roinnt fochóras comhtháite in easbhrúiteoir sreang agus cábla. Tá ról ar leith ag gach ceann acu maidir le comhdhúil amh a thiontú ina seoltóir atá cobhsaí go toise agus atá inslithe le fuaim leictreach.

An Tionól Bairille agus Scriú

Sorcóir cruach cruaite is ea an bairille, de ghnáth dé-mhiotalach-líneáilte le haghaidh frithsheasmhachta abrasion nuair a bhíonn comhdhúile líonta á rith mar LSZH lasair-retardant (Íseal Smoke Zero Halogen). Taobh istigh rothlaíonn an scriú, a bhfuil a chéimseata - doimhneacht eitilte, cóimheas comhbhrú, agus cóimheas L/D (fad go trastomhas) - innealtóireacht don teaghlach cumaisc ar leith. Ritheann insliú PVC go coitianta ar scriúnna le L/D de 20:1 go 25:1 agus cóimheas comhbhrú gar do 3:1. Éilíonn poileitiléin tras-nasctha (XLPE) le haghaidh cábla cumhachta meánvoltais scriú níos faide, níos géire, go minic 30:1 L/D, chun trasnasc ró-luath sa bairille a sheachaint. Ritheann an scriú mícheart in easbhrúiteoir sreang agus cábla is cúis le díghrádú, teocht leá míchothrom, agus ar deireadh thiar diúltóidh sé.

Déantar teochtaí bairille a chriosú - go hiondúil idir ceithre agus sé chrios neamhspleácha - ag ardú ón scornach beathaithe go dtí an chuid méadraithe. I gcás PVC caighdeánach, d'fhéadfadh go gciallódh sé seo teocht an chreasa de 150 °C, 165 °C, 175 °C, agus 180 °C i dtreo an dísle. Ritheann XLPE níos teo ag 200–220 °C i gcriosanna níos déanaí. Coinníonn rialtóirí PID beachtais gach crios laistigh de ± 1 °C, toisc go n-aistríonn sruth leá 5 °C go díreach isteach i éagsúlacht slaodachta agus scaipthe tiús balla.

The Crosshead Die - Croí Easbhrúite Sreang

Is é an croscheann a scarann easbhrúiteoir sreang agus cábla ó easbhrúiteoir próifíle caighdeánach. Téann an seoltóir isteach sa chroscheann ag uillinn 90 céim (nó inlíne i bhfoirmíochtaí áirithe) agus téann sé amach go comhaiseach tríd an dísle. Taobh istigh, déantar an sreabhadh leá a atreorú timpeall an tseoltóra ag baint úsáide as tóirpéid nó sraonaire, ansin coinbhéirsithe ag an gcéimseata dísle agus tip chun insliú a thaisceadh go cothrom ag gach suíomh clog.

Tá dhá mhodh feidhmchláir ann laistigh den dearadh croscheann:

• Uirlisiú brú — leá déanann sé teagmháil leis an seoltóir laistigh den dísle, agus é ag nascadh faoi bhrú. Úsáidtear é don chuid is mó d'iarratais inslithe ina bhfuil gá le greamaitheacht, mar shampla cábla cumhachta XLPE.
• Uirlisiú feadáin — foirmíonn an leá feadán a tharraingítear anuas ar an seoltóir tar éis an dísle, ag brath ar an bhfolús nó ar an gcóimheas tarraingthe anuas. Coitianta le haghaidh seaicéid scaoilte-fheistiú ar cháblaí il-lárnach.

Leanann méid dísle agus tip na foirmlí cóimheas tarraingthe anuas (DDR) agus cothromaíocht tarraingt anuas (DDB). Is pointe tosaigh tipiciúil é DDR idir 1.2 agus 1.5 do línte PVC meánluais. Má théann tú thar DDR 2.5 ar LSZH féadann bristeadh leá a thabhairt isteach — dromchla garbh craiceann siorcanna ar an insliú a theipeann ar thástáil spréach.

Umar Fuarú agus Trealamh Iartheachtach

Tar éis an dísle, téann an seoltóir brataithe isteach i umar uisce-fuaraithe. Caithfidh fad an umair luas na líne agus tiús balla inslithe a mheaitseáil. Is é riail ghinearálta ná go dteastaíonn 20-30 méadar ar a laghad d’fhuarú gníomhach ó sheoltóir PVC balla 1 mm a ritheann ag 200 m/nim. Is cúis le sruthlú tríthoiseach é fuarú neamhleor de réir mar a dhífhoirmíonn an t-insliú te faoi theannas capstan. Reáchtálann roinnt línte meánvoltais XLPE feadáin leigheas tirim in ionad trachanna uisce le haghaidh rialú trasnasctha ceimiceach, ach tá uisce fós mar an caighdeán don chuid is mó de línte easbhrúite sreinge agus cábla.

Tá ionstraimíocht inlíne neamh-shainaitheanta ar línte nua-aimseartha. Gabhann tomhas trastomhas léasair díreach tar éis an dísle athrú balla i bhfíor-am, ag cothú rialú lúb dúnta ar ais go dtí luas an scriú easbhrúite nó luas líne. Braitheann tástálaithe spréach ag voltais ó 1 kV go 15 kV, ag brath ar an aicme inslithe, na bioráin go leanúnach. Aimsíonn monatóirí toilleas éalárnacht — taispeánann seoltóirí lasmuigh den lárionad mar éagsúlacht toilleas ag minicíocht rothlaithe na sreinge.

Cineálacha Easbhrúiteoirí Sreanga agus Cábla de réir Cumraíochta

Níl gach easbhrúiteoir sreang agus cábla mar an gcéanna. Bíonn tionchar díreach ag an gcumraíocht líne a roghnaítear ar raon táirgí, ar am athraithe, ar ráta fuíoll agus ar infheistíocht chaipitil.

Línte Aonair-Scriú Extruder

Is é an t-easbhrúiteoir sreang agus cábla aon-scriú ceannasach ar líon na táirgeachta ar fud an domhain. Ciallaíonn a simplíocht - scriú amháin, bairille amháin, tiomáint amháin - costas cothabhála níos ísle agus athrú scriú níos tapúla le haghaidh aistrithe táirge. Is féidir le easbhrúiteoir aon-scriú 60 mm a ritheann ag 120 rpm a sheachadadh 180–220 kg/u de chomhdhúil PVC, atá leordhóthanach chun sreang foirgnimh 1.5 mm² a chóta ag 400 m/nim. Chun cáblaí sonraí ardluais a tháirgeadh (Cat 6A, Cat 8), cuireann easbhrúiteoirí péireáilte 30-45 mm insliú seoltóir aonair ag luasanna líne ar mó iad ná 1,000 m/nóiméad.

Línte Tandem agus Comh-easbhrúite

I gcás cáblaí óna dteastaíonn dhá shraith scoite nó níos mó - mar insliú XLPE le seaicéad PVC nasctha, nó cábla feithicleach le ciseal stríoc daite os cionn bonn bán - cothaítear comhdhúile ar leithligh i línte comh-easbhrúite nó línte comh-easbhrúite i chroscheann dé-chainéil. Cuireann sé seo deireadh le pas athchasaithe, rud a shábhálann 15–25% i gcostas próiseála ar tháirgí ilchiseal. Tá comh-easbhrúite triple éigeantach do chábla XLPE meánvoltais, áit a gcaithfidh na scáileáin leathsheoltóra laistigh agus lasmuigh nascadh leis an insliú agus iad fós leáite, gan aon éilliú ag na comhéadain.

Príomhábhair a Próiseáiltear ar Easbhrúiteoirí Sreanga agus Cábla

Tiomáineann roghnú ábhar sonraíocht iomlán an easbhrúiteora - céimseata scriú, miotalóireacht bairille, próifíl teochta, agus cumas fuaraithe. Seo thíos na teaghlaigh cumaisc phríomhúla agus a saintréithe próiseála.

PVC (clóiríd polaivinile)

Is é PVC an cumaisc is forleithne a phróiseáiltear ar easbhrúiteoirí sreinge agus cábla ar fud an domhain, agus is ionann é agus garbh 35-40% de thoirt inslithe an chábla ar fad de réir meáchain. Próiseálann sé go héasca idir 160-190 ° C, glacann sé le raon leathan pacáistí plaisteachizer agus breiseáin lasair-retardant, agus tá sé éifeachtach ó thaobh costais. Is é an dúshlán atá ann ná íogaireacht theirmeach - os cionn 200 °C nó le lomadh iomarcach, díghrádaíonn PVC agus scaoileann HCl, a chreimeann an bairille agus an croscheann. Úsáideann scriúnna do PVC cóimheasa comhbhrú réasúnta íseal (2.5-3.0:1) agus eitiltí snasta, chrome-phlátáilte chun greamaitheacht a laghdú.

XLPE (Polaitiléin Trasnasctha)

Is é XLPE an t-insliú caighdeánach do cháblaí cumhachta meánvoltais (1–35 kV) agus ardvoltais. Caithfidh an t-imoibriú trasnasctha - cibé acu an sárocsaíd-tionscanta nó an leigheas taise silane - a tharlóidh tar éis an dísle, ní laistigh den bairille easbhrúiteora. Cuireann sé seo srian le dearadh scriú chun róthéamh lomadh a sheachaint agus éilíonn sé scriú níos faide, íseal-chomhbhrú. Coinníonn feadáin nítrigine tirim-leigheas teochtaí os cionn 200 °C do chórais sárocsaíd, ansin crios fuaraithe roimh an capstan. Úsáideann córais Silane-XLPE easbhrúiteoir aon-scriú níos simplí ach éilíonn siad sabhna iar-easbhrúite nó folctha uisce te chun an t-imoibriú crosslink a chomhlánú.

Comhdhúile LSZH / LSOH

Déantar comhdhúile Hailigine Neamh-Hailigine Deataigh Íseal (LSZH) a fhoirmiú le líontóirí mianraí — trí-hiodráit alúmanaim (ATH) nó hiodrocsaíd mhaignéisiam — ag lódálacha 50–65% de réir meáchain. Déanann na líontóirí seo LSZH an-scríobach agus ardaíonn siad slaodacht leá go suntasach i gcomparáid le PVC. Teastaíonn bairillí démhiotalacha (íosmhéid dromchla caitheamh 60 HRC), scriúnna cóimhiotal cruaite, agus trascheannairí ar thrastomhas níos mó chun an titim brú níos airde a bhainistiú ó easbhrúdóirí sreang agus cábla a ritheann LSZH. Bíonn rátaí aschuir 20–30% níos ísle ná na raonta coibhéiseacha PVC, agus cuirtear teorainn de ghnáth ar luasanna líne ag 200–400 m/nóim ag brath ar an tomhsaire. Tá LSZH éigeantach maidir le tolláin, soithí muirí, ardáin amach ón gcósta, agus foirgnimh phoiblí faoi chaighdeáin dóiteáin IEC 60332 agus EN 50266.

Fluarapolaiméirí (PTFE, FEP, ETFE)

Úsáidtear cáblaí fluoropolymer-inslithe i bhfeidhmchláir aeraspáis, míleata agus ardteochta ina bhfuil gá le seirbhís leanúnach ag 150–260 °C. Go teicniúil is próiseas easbhrúite greamaigh é PTFE (easbhrúite reithe), ní easbhrúite scriú traidisiúnta. Tá FEP agus ETFE inphróiseáilte leá ar easbhrúiteoirí sreinge agus cábla speisialaithe le cosáin leá uile-líneáilte PTFE nó tógáil cóimhiotal nicil - tá fluarapolaiméirí creimneach don ghnáthchruach ag teochtaí próiseála 340–380 °C. Tá na rátaí aschuir íseal agus tá costais uirlisí ard, ach tugann an phréimh feidhmíochta údar leis an infheistíocht le haghaidh beartáin sreinge eitlíochta agus úmacha sreangaithe leictreonacha.

TPE, TPU, agus Comhdhúile atá cosúil le Rubair

Tá elastomers teirmeaplaisteacha (TPE) agus polúireatán teirmeaplaisteacha (TPU) tar éis fás go tapa in iarratais feithicleach, róbataic, agus cábla uirlisí cumhachta iniompartha, ag athsholáthar rubair vulcanized i go leor cásanna. Tá siad easbhrúite ar easbhrúiteoirí sreang agus cábla caighdeánach le modhnú scriú measartha, próiseas ag 190-220 ° C, agus deireadh a chur leis an gcéim vulcanization go hiomlán. Cuireann TPU go háirithe friotaíocht scríobadh den scoth ar fáil - 10 go 50 uair níos mó ná PVC - rud a fhágann gurb é an seaicéad is fearr le haghaidh cáblaí tarraing-slabhra agus cáblaí róbait tionsclaíocha a flexíonn na milliúin timthriallta.

Paraiméadair Chriticiúla a Shainmhíníonn Cáilíocht Easbhrúite

Ní athróg amháin é cáilíocht in easbhrúite sreinge agus cábla. Tá sé mar thoradh ar roinnt paraiméadair idirspleácha a rialú go comhuaineach, go minic trí uathoibriú lúb dúnta ar línte nua-aimseartha.

Éagcentricity agus Aonfhoirmeacht Tiús Balla

Bíonn tionchar díreach ag an éalárnacht — suíomh lasmuigh den lár an seoltóra laistigh den insliú — ar neart tréleictreach an chábla agus ar a chumas tástálacha frithsheasmhacha ardvoltais a dhéanamh. Sonraíonn IEC 60227 agus UL 44 uasluachanna éarlaise; le haghaidh sreang foirgneamh PVC 1.5 mm² le balla ainmniúil 0.7 mm, ní fhéadfaidh an balla íosta titim faoi bhun 80% den ainmniúil ag pointe ar bith. Ciallaíonn sé seo gurb é ±0.14 mm an éalárnacht uasta ar bhalla 0.7 mm. Chun é seo a bhaint amach go comhsheasmhach ag 500 m/nóim, teastaíonn croscheann comhlárnachta-rialaithe le boltaí dísláraithe, treoir seoltóra in aghaidh an tsrutha, agus go hidéalach monatóir toilleas inlíne a thugann aiseolas ar ais do na hachtúirí croscheann.

Teocht Leá agus Cobhsaíocht Brú Leá

Is príomhtháscaire ar chobhsaíocht próisis é brú leá ag an dísle. Feictear luaineachtaí brú — de bharr creathadh scriúnna, beathú neamh-chomhsheasmhach millíní, nó eitiltí scriú caite — go díreach mar athrú trastomhais sa chábla críochnaithe. Coinníonn easbhrúiteoir cobhsaí sreinge agus cábla athrú brú leá faoi bhun ±2 barra ag staid sheasta. Úsáideann roinnt línte giarchaidéal idir an t-easbhrúiteoir agus an croscheann go sonrach chun éagsúlacht aschuir scriú a dhíchúpláil ó bhrú dísle, rud a chumasaíonn rialú trastomhais go ±0.003 mm — ag teastáil le haghaidh cábla comhaiseach beachtas agus seaicéid feadáin scaoilte snáthoptaice.

Luas Líne agus Rialú Capstan

Socraíonn an capstan (aonad tarraingthe as) an cóimheas tarraingthe anuas agus rialaíonn sé go díreach an trastomhas inslithe deiridh. Freagraíonn capstan servo-tiomáinte le haiseolas teannas rolla damhsóra do léamha tomhsaire trastomhais laistigh de 50–100 ms ar rialuithe líne CNC nua-aimseartha. Tá rialú docht luais — níos fearr ná ±0.1% d’athrú treoluais — riachtanach d’insliú ballaí tanaí nuair a tháirgeann turas luais 0.5% fiú athrú trastomhais intomhaiste. Is é luas líne an príomh-luamhán tréchur freisin: dúbailt an luas líne ó 200 go 400 m/nim an t-aschur ar an easbhrúiteoir céanna, agus mar sin bíonn tionchar díreach ag cobhsaíocht capstan ar bhrabúsacht.

Cáilíocht Dromchla agus Feidhmíocht Tástála Spark

Is féidir le lochtanna dromchla - claiseanna, boilgeoga, stríoca, nó uigeacht garbh - teipeanna leictreacha a chumhdach le linn spréach-thástáil. Tá boilgeoga san insliú de bharr taise sa chomhdhúil (arna réiteach trí millíní réamh-thriomú go dtí níos lú ná 0.05% taise), breiseáin so-ghalaithe, nó aer tuaslagtha sa leá. Is minic a léiríonn stríoca ábhar díghrádaithe nó éilliú sa chroscheann. Ritheann líne glan easbhrúite sreinge agus cábla tástáil spréach leanúnach ag 100% den táirgeadh, agus rátaí pas os cionn 99.8% mar thagarmharc an tionscail do línte inslithe toirte.

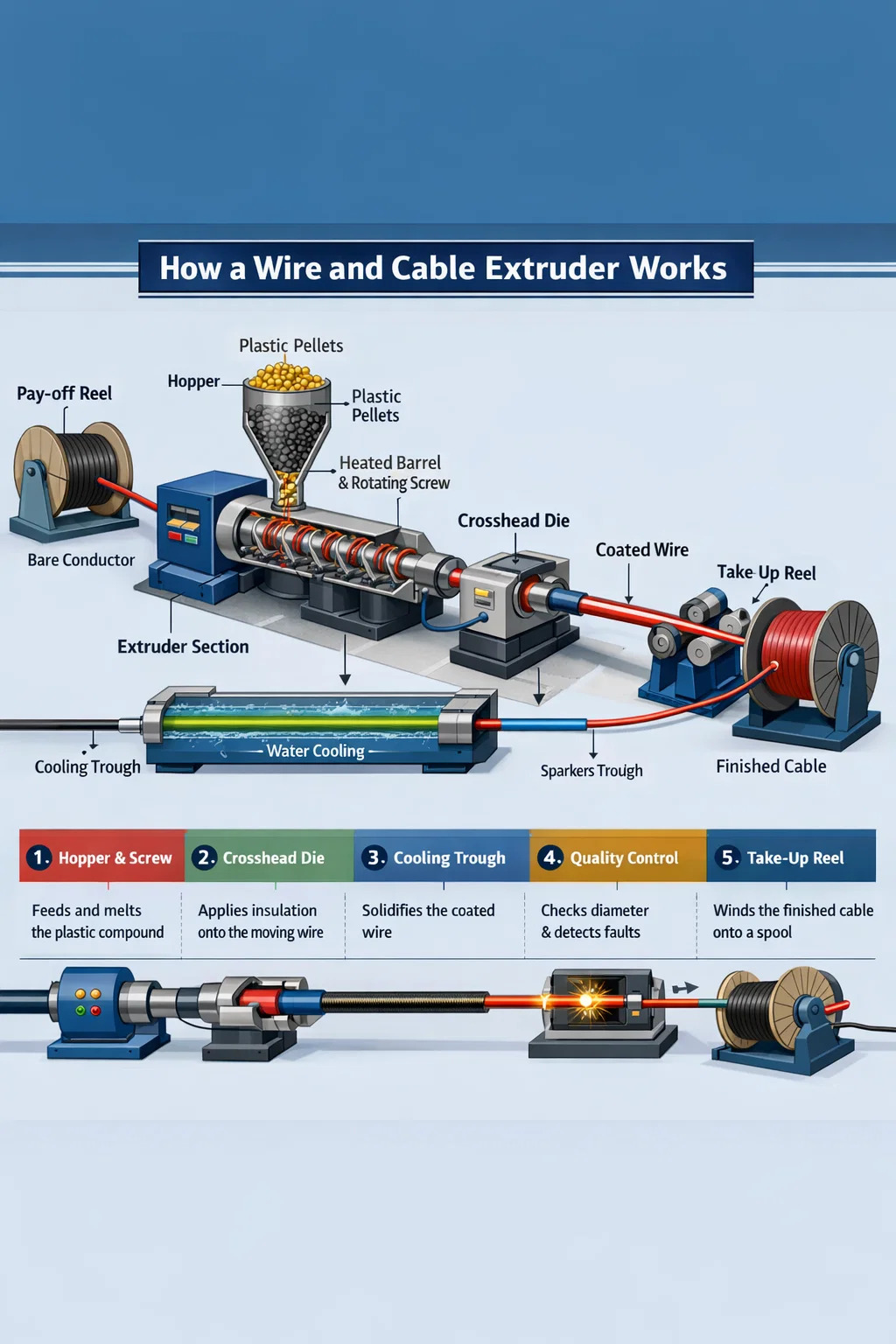

Leagan Amach Líne Easbhrúiteora Sreang agus Cábla agus Trealamh Cúnta

Tá líne easbhrúite sreang agus cábla iomlán níos mó ná an t-easbhrúiteoir féin. Cinneann leagan amach an trealaimh chúnta fuíoll tosaithe, am athraithe, agus comhsheasmhacht tríthoiseach an táirge deiridh.

Áirítear ar ghnáthlíne inslithe ón íocaíocht airgid go dtí an glacadh:

1. Aonad pá-uaire — a choinníonn spól an tseoltóra loma, go minic le géag damhsóra agus ríl a bhíonn rialaithe ag teannas (leasú gníomhach nó statach). Meáchan ríl suas le 3,000 kg le haghaidh cáblaí cumhachta mór-thomhais.
2. Straightener agus réamh-téitheoir - dírigh seoltóir coiled agus baintear taise nó ocsaídiú ón dromchla, ag feabhsú greamaitheacht inslithe. Tá réamhthéamh seoltóireachta go 60–120 °C caighdeánach do chábla cumhachta XLPE.
3. Easbhrúiteoir sreang agus cábla le croscheann — an croí-aonad, ag cur insliú nó seaicéad isteach.
4. Umar fuaraithe - fuaraithe uisce, de ghnáth i dhá nó trí shraith sraitheach le laghdú ar an teocht (te, te, fuar) chun turraing teirmeach agus strus iarmharach san insliú a sheachaint.
5. Tomhas inlíne — tomhsaire léasair OD, monatóir toilleas, tástálaí spréach, agus go roghnach scanóir X-gha ar thiús balla le haghaidh cáblaí beachta.
6. Capstan agus rinceoir — aonad tarlaithe a chothaíonn teannas agus luas na líne.
7. Aonad marcála — aonad inkjet nó greanta le haghaidh marcanna méadair, rátáil voltais, deimhnithe caighdeánacha, agus dathchódú.
8. Glacadh / spól — gaothaire spóil nó lúbaire druma, le gearradh agus aistriú uathoibríoch ar línte atá feistithe le taisclann chun stopanna líne a sheachaint.

Raonta an fad líne iomlán ó 20 méadar le haghaidh líne inslithe sreang foirgneamh beag go dtí os cionn 150 méadar le haghaidh líne XLPE meánvoltais le feadáin leigheas fada. Tá pleanáil spáis urláir agus ailíniú cuí na n-aonad ar fad ar bhunfhráma cruach docht bunúsach - is cúis le creathadh seoltóra agus spící éalárnachta an mhí-ailíniú idir íoc as agus croscheann chomh beag le 2-3 mm ar ardluas.

Lochtanna Easbhrúite i Táirgeadh Sreang agus Cábla agus Conas iad a Réiteach

Tagann lochtanna fiú ar línte easbhrúiteora sreinge agus cábla dea-chothaithe le linn táirgeadh. Má aithnítear an chúis go tapa, seachnaítear rití sínte.

Roghnú Easbhrúiteora Sreang agus Cábla do Do Riachtanais Táirgthe

Tosaíonn roghnú an easbhrúiteora sreang agus cábla ceart le sainmhíniú soiléir ar an raon táirgí, teaghlaigh cumaisc, tréchur riachtanach, agus srianta spáis urláir. I measc na bpríomhshonraíochtaí atá le sainiú sula n-iarrtar luachan meaisín:

• Raon méide seoltóra — ón íosmhéid (m.sh., 0.1 mm² i gcás cábla sonraí) go dtí an uasmhéid (m.sh., 300 mm² i gcás cábla cumhachta). Cinneann sé seo méid tolladh crosshead agus trastomhas scriú.
• Teaghlaigh cumaisc agus tiús bhalla — Teastaíonn geoiméadracht scriú ar leith ó PVC/LSZH/XLPE araon. Tiomáineann tiús balla íosta bás agus roghnú tip.
• Sprioc-aschur i kg/u — arna ríomh ó luas líne × meáchan líneach an chábla inslithe. Méid sé seo an trastomhas scriú easbhrúite agus mótair tiomáint.
• Lamháltais tríthoiseach riachtanacha — is féidir lamháltais caighdeánacha sreinge tógála (IEC 60227) a bhaint amach le haiseolas ar an tomhsaire bunúsach, agus éilíonn caighdeáin feithicleach (ISO 6722) nó aeraspáis giarchaidéil agus tomhas balla X-ghathach.
• Líon na sraitheanna — cinneann insliú aonchiseal vs. déchiseal (seaicéad inslithe) vs. comh-easbhrú triarach an bhfuil gá le líne singil, comh-easbhrúite nó lánchomh-easbhrúite.
• Leibhéal uathoibrithe — cuireann athrú spól lán-uathoibrithe, splicing, agus rialú trastomhas lúb dúnta leis an gcostas caipitil ach laghdaítear saothair agus fuíoll tosaithe ar línte ardluais faoi 30–60%.

A easbhrúiteoir sreang agus cábla 60 mm le scriú 25:1 L/D, caidéal giair, agus tomhsaire léasair inlíne is sonraíocht tosaigh coitianta é do líne inslithe sreinge foirgneamh PVC/LSZH ginearálta sa raon 0.75–16 mm². Bí ag súil le praghsanna líne suiteáilte ó $300,000 go $800,000 USD ag brath ar an leibhéal uathoibrithe agus ar an margadh. Le haghaidh táirgeadh cábla meánvoltais XLPE, tosaíonn línte comh-easbhrúite triple ó $2 milliún agus féadann siad dul thar $8 milliún le haghaidh túir ingearacha VCV iomlán-leigheas tirim.

Easbhrúite in Iarratais Chábla Speisialaithe

Cáblaí Úim Sreang Feithicleach

Tá cáblaí úmacha sreinge feithicleach ar na cinn is déine i dtéarmaí comhsheasmhachta tríthoiseach agus tréchur. Ídíonn gnáthghléasra úmacha sreangú OEM feithicleach na milliúin méadar in aghaidh an lae de shreang inslithe i tomhasairí ó 0.13 mm² go 6 mm². Feidhmíonn línte easbhrúiteora sreinge agus cábla don earnáil seo ag 600–1,200 m/nim ar thomhsaire mín, le tiús bhalla chomh híseal le 0.15 mm ar sheoltóir 0.13 mm². I measc na roghanna cumaisc tá PVC (caighdeánach), XLPE, agus níos mó ETFE nó PP le haghaidh criosanna ardteochta in aice leis an inneall ina bhfuil gá le rátálacha leanúnacha 125 ° C nó 150 ° C. Tá insliú dathchódaithe ríthábhachtach le haghaidh cóimeála úmacha, agus mar sin tá meaitseáil chruinn dathanna le seiceálacha dathmhéadracha inlíne caighdeánach ar línte feithicleach.

Cábla Fomhuirí agus Ardvoltais

Ar an taobh eile de, i dtéarmaí scála, úsáideann cábla cumhachta fomhuirí agus cábla talún seach-ardvoltais (EHV) na cumraíochtaí easbhrúiteora sreang agus cábla is mó atá ar fáil. Teastaíonn línte comh-easbhrúite triple ar thrasghearrthacha seoltóra ó 500 mm² go 2,500 mm², áit a gcuirtear an scáileán leathsheoltach istigh, insliú XLPE, agus an scáileán leathsheoltach seachtrach i bhfeidhm i bpas amháin ag 3–10 m/nóim. Éilíonn tiús bhalla inslithe de 15-25 mm aschur toirtmhéadrach an-ard ó easbhrúiteoirí scriú mór (trastomhas 120-200 mm) agus feadáin leigheas nítrigine fada de 50-80 méadar. Tá na ceanglais maidir le glaineacht inslithe ag aicme cábla 220-525 kV neamhghnách - tá cosc ​​ar cháithníní miotalacha níos mó ná 125 miocrón sa XLPE, a éilíonn láimhseáil cumaisc ultra-ghlan agus limistéir tionóil seomra glan timpeall an chroscheann.

Cáblaí Sonraí agus Teileachumarsáide

Forchuireann cáblaí struchtúrtha le haghaidh Cat 6, Cat 6A, agus Cat 8 Ethernet, chomh maith le cáblaí comhaiseacha le haghaidh dáileadh leathanbhanda, ceanglais aonfhoirmeachta toilleas agus impedance daingean seachas éilimh a sheasamh voltais. Maidir le croí soladach Cat 6A, is gnách go mbíonn an insliú cúr FEP nó HDPE soladach ag balla 0.25–0.35 mm ar sheoltóir 0.57 mm, a tháirgtear ag 800–1,000 m/nóim. Laghdaítear an tairiseach tréleictreach ó 2.3 (HDPE soladach) go 1.5-1.8 (cúr) sa phróiseas cúrála — cúradh fisiciúil le hinstealladh nítrigine nó cúradh ceimiceach le hazodicarbonamide — agus is é sin a chuireann ar chumas Cat 6A bandaleithead 500 MHz a bhaint amach. Ní mór rialú trastomhas ar shreang inslithe cúr agus easbhrúiteoir cábla a bheith níos déine ná ±0.005 mm chun impedance a choinneáil laistigh den chaoinfhulaingt ±3 Ω de chaighdeáin TIA-568.

Cleachtais Cothabhála a Leathnaíonn Saol Seirbhíse Easbhrúiteora Sreang agus Cábla

Is sócmhainn dhianchaipiteal é easbhrúiteoir sreang agus cábla. Aistríonn cothabháil cheart go díreach chuig aga fónaimh, cáilíocht chomhsheasmhach, agus saol seirbhíse scriú / bairille tomhaiste i mblianta seachas míonna.

• Monatóireacht a dhéanamh ar chaitheamh scriúnna agus bairille — trastomhas tollta bairille agus trastomhas eitilte an scriú a thomhas gach 6-12 mhí ag baint úsáide as uirlisí calabraithe. Nuair a sháraíonn an t-imréiteach trastomhais idir scriú agus bairille 0.4-0.6 mm (ag brath ar mhéid an scriú), titeann comhsheasmhacht aschuir agus méaduithe ar an sreabhadh sceite. Is gnách go mbíonn sé níos cost-éifeachtaí an scriú a athsholáthar sula sroicheann an bairille an chéim chaitheamh céanna ná an dá cheann a athsholáthar go comhuaineach.
• Minicíocht glanadh croscheann — Éilíonn LSZH agus comhdhúile líocha díchóimeáil croscheann agus glanadh gach 8-24 uair an chloig táirgthe chun bacainní ábhar díghrádaithe a bhaint. Féadfaidh cumaisc nádúrtha PVC ar líne ghlan 200-500 uair an chloig a rith idir glantacháin. Trí thimthriall glantacháin sceidealta a úsáideann comhdhúil glantacháin teas-chobhsaí sula ndéantar múchadh, baintear an t-iarmhar gan díchóimeáil agus leathnaíonn sé an t-eatramh.
• Téitheoir bairille agus iniúchadh teirmeachúpla — is cúis le bannaí lochtacha téitheoirí agus teirmeachúplaí aimhrialtachtaí sa chrios teochta a ndéantar mídhiagnóisiú orthu go minic mar fhadhbanna cumaisc nó scriúnna. Teirmeachúplaí a athsholáthar mar bheart coisctheach gach 12-18 mí; iniúchadh a dhéanamh ar teanntáin téitheoir le haghaidh scaoileadh agus spotaí te go ráithiúil.
• Seirbhís tiomáint agus giarbhosca — feidhmíonn giarbhoscaí easbhrúiteora faoi ualaí ard-chasmhóiminte timthriallacha. Lean eatraimh athraithe ola fearas atá sonraithe ag OEM, go hiondúil gach 4,000-8,000 uair an chloig. Aithníonn anailís ar chreathadh ar an giarbhosca dhá uair sa bhliain caitheamh iompair roimh chliseadh tubaisteach agus aga neamhsceidealta.
• Calabrú tástálaí tomhsaire agus spréach — teastaíonn calabrú de réir spriocanna tagartha NIST-inrianaithe go míosúil le haghaidh tomhasairí trastomhais léasair. Ní mór tástálaithe spréach a fhíorú i gcoinne saoire aitheanta (poll bioráin san insliú) ag tús gach seala; tá tástálaí spréach neamhchalabraithe a chailleann teipeanna níos measa ná aon tástálaí ar chor ar bith.

Treochtaí Tionscail Múnlú Sreang agus Easbhrúite Cábla Sa lá atá inniu ann

Tá teicneolaíocht easbhrúite sreinge agus cábla ag teacht chun cinn in éineacht le haistriú an tionscail chábla níos leithne i dtreo bonneagar luchtaithe EV, idirnascadh fuinnimh in-athnuaite, agus líonraí sonraí ardluais.

Éileamh Cábla Muirir EV

Teastaíonn seaicéid sholúbtha TPU nó silicón ó cháblaí luchtaithe tapa feithicle leictreacha atá in ann sruth leanúnach suas go 500 A a láimhseáil ag 1,000 V DC, agus gathanna lúbtha faoi bhun 30 mm ag -40°C. Úsáideann na cáblaí seo dearaí seoltóra leacht-fhuaraithe le insliú easbhrúite thar fheadán copair a iompraíonn leacht fuaraithe. Ní mór do na línte easbhrúite sreinge agus cábla don táirge seo iarratais iolracha ciseal comhuaineach a láimhseáil - insliú thar an seoltóir copair, truaill thar an gcomhthionól - agus na hairíonna solúbthachta a ligeann don chábla a chrochadh agus a aisghabháil na mílte uair sa tseirbhís a choinneáil. Táthar ag tuar go dtiocfaidh méadú níos mó ar an éileamh domhanda ar chábla luchtaithe EV 20% CAGR go dtí 2030 , ag tiomáint infheistíocht shuntasach i gcumas easbhrúiteora sreang agus cábla nua.

Tionscal 4.0 agus Línte Easbhrúite Digiteacha

Ceanglaíonn córais rialaithe easbhrúiteora sreang agus cábla nua-aimseartha na comhpháirteanna líne go léir — tiomáint easbhrúiteora, teochtaí bairille, giarchaidéal, tomhsaire trastomhais, capstan, agus glacadh — trí HMI amháin PLC nó PC-bhunaithe le bainistíocht oidis agus logáil sonraí SPC. Stórálann línte easbhrúite digiteacha oidis phróisis do na céadta cineál cábla, rud a chuireann deireadh le socrú láimhe agus a chumasaíonn aistriú táirgí gan uirlisí laistigh de 15 nóiméad ar chórais dea-dheartha. Ligeann nascacht OPC-UA don líne sonraí táirgeachta fíor-ama a bheathú isteach i gcórais MES agus ERP, rud a chumasaíonn inrianaitheacht ó chrannchur cumaisc go ríl críochnaithe - cumas éigeantach do dheimhniú feithicleach IATF 16949 agus atá ag teastáil níos mó do thionscadail cháblaí áirgiúlachta.

Easbhrúite Comhdhúil Inbhuanaithe agus In-athchúrsáilte

Tá brú rialála faoi Phlean Gníomhaíochta an AE um Gheilleagar Ciorclach agus rialacháin REACH ag luasghéarú an aistrithe ó inslitheoirí teirmeasit neamh-in-athchúrsáilte (XLPE) agus halaiginithe (PVC) i dtreo roghanna malartacha teirmeaplaisteacha XLPE (TR-XLPE, HFFR-TP) is féidir a athchúrsáil ag deireadh a ré. Tá na comhdhúile nua seo inphróiseála ar ardáin easbhrúiteora sreinge agus cábla atá ann cheana féin le modhnú scriú ach éilíonn siad fuinneoga próisis níos cúinge agus rialú teochta níos cruinne ná mar a bhíonn PVC oidhreachta. Tá soláthraithe cumaisc agus OEManna easbhrúite ag comhfhorbairt céimseataí uirlisithe nua agus bratuithe bairille chun na hábhair seo a láimhseáil go héifeachtach, agus tá roinnt línte tráchtála ag rith comhdhúile TR-XLPE cheana féin le haghaidh cábla meánvoltais ar scála táirgeachta san Eoraip agus san Áise.
