Conas a Oibríonn Coax: Struchtúr, Comhartha, agus Déantúsaíocht

Conas a Oibríonn Coax: An Freagra Gearr

Tarchuireann cábla comhaiseach comharthaí leictreacha trí úsáid a bhaint as dhá sheoltóir chomhlárnacha - seoltóir soladach inmheánach timpeallaithe ag seoltóir feadánach seachtrach (sciath) - scartha le inslitheoir tréleictreach agus fillte i seaicéad cosanta seachtrach. Coinníonn an chéimseata an comhartha teoranta laistigh den chábla, ag laghdú go suntasach trasnaíocht leictreamaighnéadach (EMI) agus caillteanas comhartha i gcomparáid le sreang péire casta caighdeánach nó comhthreomhar. Sin é an fáth gurb é an bhréagfainn fós an rogha tosaigh maidir le tarchur RF, idirlíon leathanbhanda, teilifís chábla, agus ionstraimíocht bheachtais, fiú de réir mar a mhéadaíonn roghanna eile snáithíní agus gan sreang.

Tá cuspóir sonrach fisiceach agus leictreach ag gach ciseal de chábla comhaiseach. Iompraíonn an seoltóir sruth; rialaíonn an tréleictreach impedance agus luas iomadaithe; blocann an sciath torann; cosnaíonn an seaicéad i gcoinne damáiste meicniúil agus comhshaoil. Scrios aon sraith amháin agus stopann an cábla ag feidhmiú i gceart. Míníonn tuiscint gach sraithe - agus conas a idirghníomhaíonn siad - cén fáth a bhfuil innealtóireacht bhréagfainn níos déine ná mar a fheictear.

Struchtúr Fisiciúil Cábla Comhaiseach, Ciseal de réir Ciseal

Seoltóir Istigh

Go hiondúil is copar soladach nó snáithe é seoltóir an ionaid, cé go n-úsáidtear cruach copar-chumhdaithe (CCS) agus copar airgeadphlátáilte in iarratais ard-minicíochta nó ard-neart. Téann trastomhas ó níos lú ná 0.5 mm i gcáblaí RF mionsamhlacha go dtí os cionn 10 mm i gcáblaí móra CATV. Ag minicíochtaí arda, taistealaíonn sruth in aice le dromchla an tseoltóra - feiniméan ar a dtugtar an éifeacht craiceann - agus mar sin bíonn tionchar díreach ag cáilíocht dromchla agus seoltacht an tseoltóra ar fhigiúirí caillteanais. Ardaíonn plating airgid seoltacht dromchla, agus is é sin an fáth go n-úsáideann cáblaí de ghrád micreathonn é go minic.

Inslitheoir Tréleictreach

Nasctha idir na seoltóirí laistigh agus lasmuigh, rialaíonn an tréleictreach dhá pharaiméadar ríthábhachtach: bac agus treoluas iomadú (VoP). I measc na n-ábhar tréleictreach coitianta tá poileitiléin soladach (PE), poileitiléin cúr, polytetrafluoroethylene (PTFE), agus dearaí aerspáis. Laghdaíonn Corpoideachas cúr tairiseach tréleictreach ó thart ar 2.25 (PE soladach) go timpeall 1.4–1.6 , a ardaíonn VOP ó thart ar 66% go 78-85% de luas an tsolais agus ag an am céanna a laghdaíonn caillteanas tréleictreach - an dá inmhianaithe le haghaidh leathanbhanda nó feidhmchláir fhadtréimhseacha. Roghnaítear PTFE nuair a bhíonn tábhacht le cobhsaíocht teochta; coinníonn sé a airíonna leictreacha ó -65 °C go 200 °C.

Leag tiús agus aonfhoirmeacht an chiseal tréleictreach go díreach impedance tréith an chábla. Aistríonn an t-éalárnacht bheag fiú — socrúchán an tseoltóra laistigh lasmuigh den lár — bac agus cruthaíonn sé frithchaitheamh. Sin é an fáth go bhfuil an oiread sin tábhachta ag baint le cruinneas easbhrúiteora sreang agus cábla sa déantúsaíocht: ní mór don dísle tras-cheann an seoltóir a lárú laistigh de lamháltas arna thomhas i micriméadair.

Seoltóir Seachtrach (Sciath)

Feidhmíonn an sciath dhá fheidhm ag an am céanna: is é an cosán srutha fillte don chomhartha, agus is é an bacainn leictreamaighnéadach a chuireann cosc ar thorann seachtrach ó chúpláil isteach sa chábla. Áirítear le tógálacha sciath coitianta:

• Alúmanam soladach nó feadán copair — a úsáidtear i gcáblaí CATV crua-líne; clúdach gar-100%, caillteanas an-íseal, docht
• Sciath braid — clúdach optúil 85–98% de ghnáth; solúbtha, durable, a úsáidtear i RG-58, RG-6, RG-11
• Comhcheangal braid scragall — soláthraíonn scragall clúdach 100%; cuireann braid neart meicniúil agus leanúnachas DC; coitianta i gcáblaí satailíte agus leathanbhanda
• Trí-sciath agus cuad-sciath — ilchisealacha scragall agus braid le haghaidh timpeallachtaí ard-idirghabhála; is féidir le héifeachtacht sciath a bheith níos mó ná 90 dB

Seaicéad Amuigh

Is é an seaicéad an ciseal cosanta is forimeallaí, a dhéantar go coitianta as PVC, poileitiléin, LSZH (halaigine nialasach deataigh íseal), nó fluoropolymers. Tá rogha ábhar seaicéad á thiomáint ag an timpeallacht suiteála: tá PVC eacnamaíoch agus lasair-retardant lena n-úsáid laistigh; Tairgeann PE agus LLDPE UV agus friotaíocht taise le haghaidh adhlactha lasmuigh; Tá sainordú ag LSZH i spásanna poiblí agus i mbonneagar iompair de bharr laghdú ar astaíochtaí gáis tocsaineacha i dtinte. Cuirtear an seaicéad i bhfeidhm ag easbhrúiteoir sreang agus cábla i pas easbhrúite ar leith tar éis don sciath a bheith críochnaithe.

Impedance Saintréith: Cén fáth a bhfuil tionchar ag 50 Ω agus 75 Ω

Ní friotaíocht DC é impedance tréith - is airí minicíocht-neamhspleách é a chinntear go hiomlán ag céimseata an chábla agus tairiseach tréleictreach an inslitheora. Is í an fhoirmle:

Z₀ = (138 / √εr) × log₁₀(D/d)

I gcás inarb é εr ceadmhacht choibhneasta an tréleictreach, is é D trastomhas istigh an tseoltóra sheachtraigh, agus is é d trastomhas seachtrach an tseoltóra istigh. Tá dhá luach impedance i gceannas ar an domhan comhaiseach ar chúiseanna innealtóireachta seanbhunaithe:

Is é thart ar 77 Ω an bac teoiriciúil caillteanais íosta do bhréagfainn le tréleictreach poileitiléin — agus is é sin an fáth gur tháinig 75 Ω mar chaighdeán an tionscail chraolacháin. Is comhréiteach é an luach 50 Ω idir láimhseáil uasta cumhachta (~ 30 Ω is fearr) agus caillteanas íosta, rud a fhágann go bhfuil sé níos oiriúnaí do naisc RF dhá bhealach. Is cúis le frithchaitheamh comhartha, tonnta seasta, agus caillteanas cumhachta de bharr mímheaitseála an bhacainn idir foinse, cábla agus ualach — fadhbanna arna gcainníochtú ag cóimheas voltais na dtonnta seasta (VSWR).

Meicnic Tarchurtha Comhartha Laistigh den Chábla

Ní tharchuireann cábla comhaiseach comharthaí ar an mbealach a shamhlaíonn an chuid is mó daoine go hintuigthe. Ní shreabhann an fuinneamh tríd an seoltóir an bealach a shreabhann uisce trí phíobán. Ina áit sin, iomadaíonn sé mar thonn leictreamaighnéadach sa spás idir na seoltóirí inmheánacha agus seachtracha — an réigiún tréleictreach. Feidhmíonn na seoltóirí mar choinníollacha teorann a threoraíonn agus a theorannaítear an tonn. Tugtar an modh TEM (leictreamaighnéadach trasnach) ar an modh iomadaithe seo, ina bhfuil comhpháirteanna an réimse leictrigh agus an réimse mhaighnéadaigh araon trasna go hiomlán ar an treo taistil.

Radaíonn an réimse leictrigh go gathach idir an seoltóir istigh ( ) agus an seoltóir seachtrach (–), agus foirmíonn an réimse maighnéadach ciorcail chomhlárnacha timpeall an tseoltóra istigh. Toisc go bhfuil an réimse go hiomlán iata laistigh den sciath, ní radiaíonn an cábla beagnach aon fhuinneamh amach agus tá sé beagnach díolmhaithe ó réimsí seachtracha - chomh fada agus a chothaítear sláine na sciath. Cuireann briseadh sa sciath, cónascaire bocht, nó cábla kinked isteach ar chéimseata na páirce agus cuireann sé torann agus caillteanas isteach.

Treoluas Iomadaithe agus Fad Leictreach

Gabhann comharthaí trí bhréagfainn ar luas atá ina chodán de luas an tsolais i bhfolús, arna chinneadh ag an tréleictreach. Tugann PE Soladach VoP de thart ar 66%; ardaíonn cúr PE go 78–85% é; Is féidir le dearaí aerspáis PTFE 93-98% a bhaint amach. Le haghaidh cábla 10-méadar le PE soladach, is é an mhoill comhartha aon-bhealach thart ar 50 nanoseconds. Baineann sé seo le huainiú beachtas, córais radair, agus aeróga eagair chéimnithe, áit a ngearrtar faid cábla go faid shonracha leictreacha — codáin nó iolraí de thonnfhad an chomhartha — chun gaolta céime rialaithe a bhaint amach.

Meicníochtaí tanúcháin

Tagann caillteanas comharthaí i mbréag ó thrí phríomhfhoinse:

• Caillteanas seoltóir — téamh friotaíoch sa seoltóir inmheánach agus sa sciath, ceannasach ag minicíochtaí níos ísle agus comhréireach le √f mar gheall ar éifeacht an chraicinn
• Caillteanas tréleictreach — fuinneamh arna ionsú ag an inslitheoir de réir mar a chuireann an réimse ailtéarnach béim ar a struchtúr móilíneach; fásann go líneach le minicíocht agus is é sin an fáth a n-úsáidtear tréleictreach ísealchaillteanas cosúil le PTFE agus cúr PE ag minicíochtaí micreathonn
• Caillteanas radaíochta — sceitheadh trí neamhfhoirfeachtaí sciath; go ginearálta diomaibhseach i gcáblaí dea-thógtha ach suntasach má dhéantar damáiste don sciath nó má sceitear modhanna iomadaithe ard-ord os cionn minicíocht scoite an chábla

Sonraítear tanúchán i dB in aghaidh an aonaid fad ag minicíochtaí sonracha. Tá garbh cábla quad-sciath RG-6 caighdeánach 2.0 dB / 100 tr ag 100 MHz agus 6.5 dB / 100 tr ag 900 MHz , ag léiriú conas a mhéadaíonn caillteanas go suntasach le minicíocht. Ghearr cáblaí ísealchaillteanais ardleibhéil amhail LMR-400 caolú 900 MHz go timpeall 2.7 dB/100 troigh trí sheoltóirí níos mó agus tréleictreach cúr.

Conas a Dhéantar Cábla Comhaiseach: Ról an Extruder sreang agus Cábla

Is próiseas ilchéime é cábla comhaiseach déantúsaíochta ina gcinneann cruinneas tríthoiseach ag gach céim feidhmíocht leictreach an chábla. Tá easbhrúiteoir sreang agus cábla lárnach i dhá cheann de na céimeanna is tábhachtaí: insliú tréleictreach agus cur i bhfeidhm seaicéad seachtrach.

Seoltóir Istigh Drawing and Stranding

Tosaíonn an próiseas le slat copair tarraingthe trí shraith bás chun an sprioc-trastomhas seoltóra a bhaint amach. Tá lamháltais daingean: i gcás cábla 50 Ω le seoltóir 0.9 mm, aistríonn fiú diall ± 0.01 mm impedance go suntasach. Téann seoltóirí snáitheacha trí mheaisín bunching nó snáitheála roimh an líne easbhrúite.

Easbhrúite Tréleictreach

Seo an áit a ndéanann an t-easbhrúiteoir sreang agus cábla a fheidhm is tábhachtaí. Cothaítear an seoltóir trí bás tras-cheann, agus cuirtear PE leáite, Corpoideachas cúr, nó cumaisc PTFE timpeall air faoi bhrú agus teocht rialaithe. Ní mór comhlárnacht an tréleictreach — cé chomh beacht atá an seoltóir laistigh den insliú — a choinneáil laistigh de ±1–2% de thiús an bhalla tréleictreach chun bac a choinneáil laistigh den tsonraíocht.

Maidir le cáblaí cúr PE, déantar gás (go hiondúil nítrigine) a instealladh isteach sa sruth polaiméire leáite chun struchtúr ceallacha rialaithe a chruthú. Socraíonn dlús cúr an tairiseach tréleictreach go díreach , mar sin ní mór brú gáis, teocht leá, agus luas líne a chomhordú go docht. Úsáideann línte easbhrúite cábla nua-aimseartha tomhas toilleas fíor-ama tar éis an dísle - tugann tomhas toilleas in aghaidh an fhad aonaid comhartha láithreach ar thrastomhas inslithe agus tairiseach tréleictreach, rud a ligeann aiseolas uathoibríoch do chóras rialaithe an easbhrúiteora.

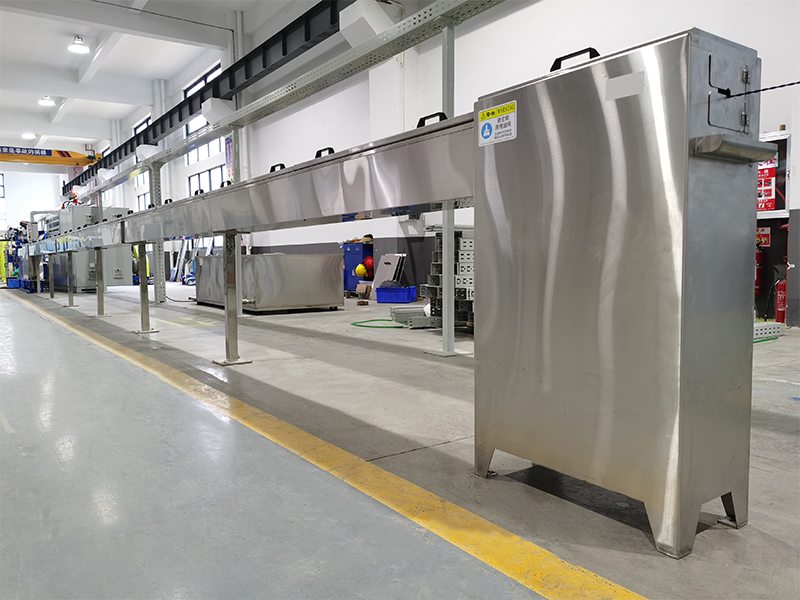

Tar éis easbhrúite, téann an seoltóir inslithe trí umar uisce-fuaraithe chun an tréleictreach a sholadú sula sroicheann sé an t-aonad tarraingthe boilb. Is gnách go mbíonn luasanna líne le haghaidh easbhrúite tréleictreach trastomhais beag idir 100 agus os cionn 500 méadar in aghaidh an nóiméid, ag brath ar mhéid an tseoltóra agus ar thiús tréleictreach.

Sciath

Tar éis don tréleictreach fuarú agus a bheith spooled, téann an cábla chuig líne sciath. Cuirtear sciatha scragall i bhfeidhm trí théip laminate poileistir-alúmanam a fhilleadh go fadaimseartha nó go héiliciúil thar an tréleictreach. Cuirtear sciatha braidithe ar mheaisín braideála ar a bhfuil mórán agus na céadta eiteán ag iompar copar mín nó sreang copair stánaithe. I gcás cáblaí óna dteastaíonn tógáil scragall-móide-braid, féadfar an dá oibríocht a chomhcheangal ar phas meaisín amháin.

Easbhrúite Jacket

Baineann an chéim easbhrúite deiridh leis an seaicéad seachtrach ag baint úsáide as easbhrúiteoir sreinge agus cábla eile - de ghnáth meaisín aon-scriú nó dhá-scriú ag brath ar an gcomhdhúil. Feidhmíonn línte seaicéid PVC go coitianta ag 50-150 m/nóim; Tá próifíliú cúramach teochta ag teastáil ó chomhdhúile PE agus LSZH feadh an bairille easbhrúite chun díghrádú a chosc. Déantar aonfhoirmeacht thiús bhalla seaicéid a sheiceáil trí thástáil spréach (tástáil leanúnachais ardvoltais ag 2–6 kV) agus tomhasairí trastomhais léasair inlíne. Déantar cáblaí críochnaithe a phriontáil le ainmniú cineáil, bacainn, rátáil voltais, agus dáta monaraíochta le haghaidh sainaithint allamuigh.

Cineálacha Coitianta Cábla Comhaiseach agus a Sonraíochtaí

Córas sonraíochta míleata de chuid na SA a bhí san ainmniúchán “RG” (Radio Guide) ar dtús. Cé go bhfuil go leor sonrúchán RG curtha in ionad uimhreacha na bpáirtithe a bhaineann go sonrach leis an monaróir do cháblaí nua-aimseartha, tá na hainmniúcháin oidhreachta fós aitheanta go forleathan sa tionscal. Cuidíonn tuiscint ar na difríochtaí chun an cábla ceart a roghnú le haghaidh feidhmchlár ar leith.

Nascóirí agus Foirceannadh: Nuair a thosaíonn an chuid is mó de na fadhbanna

Níl an cábla féin ach mar chuid de nasc comhaiseach. Aistríonn an cónascaire an comhartha ó chábla go trealamh agus, má dhéantar é nó má tá sé suiteáilte go dona, is é an príomhfhoinse caillteanas, machnaimh agus teip comhartha. Ní mór don chónascaire an bac saintréith céanna a choinneáil agus a bhíonn ag an gcábla trasna a gheoiméadrachta inmheánaigh - is cúis le frithchaitheamh aon neamhleanúnachas.

Cineálacha Coiteann Cónascaire Coax

• BNC (Bayonet Neill – Concelman) - 50 Ω, rátáil go ~4 GHz, glas bayonet ceathrú cas; caighdeán i dtrealamh tástála, físeáin agus ionstraimíochta
• SMA (leagan fomhiona A) — 50 Ω, rátáilte go 18 GHz, snáithithe; a úsáidtear go forleathan i modúil RF, antennas, agus tionóil micreathonn
• N-cineál — 50 Ω nó 75 Ω, rátaithe go 11–18 GHz, síondíonach; a úsáidtear in antennas lasmuigh agus trealamh stáisiúin bonn
• cineál F — 75 Ω, suas le ~3 GHz; uileláithreach i CATV cónaithe agus suiteálacha satailíte; feidhmíonn seoltóir lár an chábla féin mar an bioráin cónascaire
• PL-259 (UHF) — ainmniúil 50 Ω ach ní bac fíor-thairiseach é; rátáilte go ~300 MHz go praiticiúil; coitianta i raidió amaitéarach

Éilíonn foirceannadh cuí an cábla a bhaint de réir toisí cruinne, gan an braid a bhrú, comhlárnacht an tréleictreach a choinneáil ag an gcomhéadan cónascaire, agus an chasmhóimint cheart a chur i bhfeidhm nuair a bhíonn sé ag cúpláil. Is féidir le cónascaire F amháin atá suiteáilte go míchuí i gcóras dáileacháin teilifíse cábla a bheith ina chúis le hiontráil chomhartha (comharthaí lasmuigh ag sceitheadh ​​isteach) agus imeacht comhartha (comharthaí cábla ag sceitheadh ​​amach), rud a dhéanann táireach ar fheidhmíocht an nód iomláin.

Coax vs Meáin Tarchuir Eile: Cathain is cóir é a roghnú

Ní hé cábla comhaiseach an rogha ceart do gach feidhmchlár, ach coinníonn sé buntáistí soiléire i gcásanna sonracha. Nuair a dhéantar é a chur i gcomparáid le roghanna coitianta eile, soiléirítear an áit is fearr a oireann dó.

Coax vs. Twisted Péire (Cat5e/Cat6/Cat8)

Braitheann péire casta ar chomharthaíocht dhifreálach agus ar rátaí dochta casta chun IEA a chealú — cur chuige atá difriúil go bunúsach ó mhodh TEM cosanta coax. Tá péire casta chun tosaigh ar cháblú struchtúrtha Ethernet toisc go bhfuil sé níos saoire, níos éadroime agus níos éasca é a fhoirceannadh. Mar sin féin, ní féidir leis bhréagfainn a mheaitseáil ag minicíochtaí RF os cionn cúpla céad MHz nó i dtimpeallachtaí ard-idirghabhála. Tacaíonn Cat8 le 40 Gbps ach ní ritheann ach níos mó ná 30-méadar ag 2 GHz ; láimhseálann comhais RG-6 atá suiteáilte i gceart comharthaí leathanbhanda go 3 GHz thar achair i bhfad níos faide le aimpliú i bhfad níos simplí.

Bhréagfainn vs Snáithín snáthoptaice

Go bunúsach cuireann Snáithín so-ghabhálacht trasnaíochta leictreamaighnéadach ar bith ar fáil, caolú i bhfad níos ísle thar achair fhada (~0.2 dB/km i gcás aon-mhód vs. 40–100 dB/km le haghaidh bhréagfainn ag minicíochtaí micreathonn), agus cumas bandaleithead a sháraíonn copar. Is iad na comhbhabhtáil ná costas na leictreonaice trasghlacadóir, leochaileacht, agus neamhábaltacht cumhacht DC a iompar taobh leis an gcomhartha. Is fearr fós Coax le haghaidh naisc RF gearra, línte beathaithe antenna, agus feidhmchláir óna dteastaíonn comhartha cumhachta ar chábla amháin (m.sh. micreafóin faoi chumhacht phantom, LNBanna satailíte gníomhacha a chothaítear trí bhréagfainn).

Coax vs Waveguide

Ag minicíochtaí os cionn thart ar 18 GHz, éiríonn caillteanais bhréige coisctheach, agus cuireann tonnthreorú — píobán miotail log a iompraíonn tonnta EM — maolú i bhfad níos ísle ar fáil. Níl aon seoltóir istigh ag Waveguide agus mar sin níl aon chaillteanas seoltóir ag an ionad; Mar gheall ar a struchtúr docht agus a nádúr roghnaitheach minicíochta (ní théann tonnthreoir ach comharthaí os cionn a mhinicíochta scoite) go bhfuil sé mí-oiriúnach do shuiteáil leathanbhanda nó solúbtha. Tá Coax chun tosaigh faoi bhun 18 GHz cibé áit a bhfuil gá le solúbthacht agus nascacht.

Rialú Cáilíochta i Táirgeadh Cábla Comhaiseach

Mar gheall ar éilimh bheachtais déantúsaíochta cábla comhaiseach is próiseas leanúnach inlíne é rialú cáilíochta seachas iniúchadh baisc ag an deireadh. Comhtháthaíonn líne easbhrúite sreinge agus cábla le haghaidh táirgeadh coax go hiondúil córais tomhais iolracha ag an am céanna:

• Tomhsairí trastomhas léasair — tomhas neamhtheagmhála ar OD tréleictreach, cruinn go hiondúil go ±0.001 mm; a chur díreach tar éis an umar fuaraithe
• Monatóirí toilleas — toilleas in aghaidh an aonaid faid a thomhas, atá comhghaolmhar le tiús balla tréleictreach agus tairiseach tréleictreach; spreagann diallais luas líne uathoibríoch nó ceartúcháin RPM easbhrúiteora
• Scanóirí ecentricity — Seiceálann scanóirí X-gha nó ultrasonaic comhlárnacht an tseoltóra laistigh den tréleictreach i bhfíor-am
• Tástálaithe spréach — 2–10 kV DC nó AC a chur i bhfeidhm ar an tréleictreach chun aon phoill phionna nó spotaí tanaí a bhrath a d’fhágfadh go gclisfeadh insliú sa tseirbhís
• Críochnaithe tástáil TDR cábla — sainaithníonn frithmhéadracht réimse ama neamhleanúnachas bacainn feadh an chábla críochnaithe trí chuisle a sheoladh síos an líne agus anailís a dhéanamh ar fhrithchaitheamh

Is gnách go mbíonn sonraíochtaí aonfhoirmeachta impedance do chábla CATV de ghrád craolta ±2 Ω thar fhad iomlán an chábla , le ceanglais caillteanais struchtúracha aischuir (SRL) de 23–30 dB sa bhanda 5–1000 MHz. Chun na huimhreacha seo a bhaint amach go comhsheasmhach ag luasanna táirgeachta os cionn 200 m/nóiméad tá gá le dearadh dísle thar a bheith beacht, comhsheasmhacht ábhair, agus rialú próisis lúb dúnta - tá siad uile dírithe ar fheidhmíocht an easbhrúiteora sreinge agus cábla agus na córais tomhais a bhaineann leis.

Feidhmchláir Fhíordhomhanda a Thaispeánann Mar a Oibríonn Coax go Cleachtais

Teilifís Chábla (CATV) Dáileadh

Faigheann ceanncheann CATV comharthaí agus dáileann sé iad thar líonra comhaiseach snáithíneach (HFC). Iompraíonn snáithín an comhartha ón gceann go dtí na nóid chomharsanachta; Iompraíonn RG-11 nó coax crua-líne é ón nód go dtí an sconna (go hiondúil laistigh de 500 méadar); Nascann titeann RG-6 ón sconna chuig tithe aonair. Úsáideann gach teascán aimplitheoirí chun caolú cábla a shárú, spásáilte bunaithe ar chaillteanas an chábla ag an minicíocht iompróra is airde — go hiondúil 1 GHz nó níos airde i gcórais DOCSIS 3.1.

Stáisiúin Bhunáit Cheallacha

Tá an cábla friothálacha idir aonad raidió BTS agus an t-aintéin ag barr túir beagnach i gcónaí comhaiseach — bréifneach rocach solúbtha nó líne chrua docht. Cailleann rith 30-méadar LMR-400 ag 900 MHz thart ar 0.8 dB; ag 2.1 GHz (3G UMTS), cailleann an rith céanna thart ar 1.3 dB. Laghdaíonn gach dB de chaillteanas friothálacha an chumhacht radaithe éifeachtach go díreach, agus is é sin an fáth go bhfuil ceannasacht anois ag suiteálacha ciancheann raidió (RRH) a ghaireann an t-aonad raidió ag barr an túir - ceangailte leis an aonad bonnbhanda le snáithín: cuireann siad deireadh leis an gcaillteanas friothálacha go hiomlán.

Ionstraimíocht Leighis agus Tionscail

Braitheann trasducers ultrafhuaime, slabhraí comharthaí MRI, agus tomhasairí leibhéal radair tionsclaíocha ar naisc chomhaiseacha ar an gcúis chéanna le córais chraolta: ionracas cosanta agus bacainn rialaithe. I ultrafhuaime, iompraíonn an bhréag bíoga raon MHz go dtí trasduchtóirí piezoelectric agus uathu gan saobhadh íosta. Ní mór na hábhair thréleictreach agus seoltóra a bheith bith-chomhoiriúnach i gcásanna áirithe, agus caithfidh an cábla maireachtáil i dtimthriallta steiriliú - ceanglais a bhrúnn dearaí i dtreo tréleictreach fluarapolaiméire speisialtachta a tháirgtear ar línte easbhrúiteora sreinge agus cábla tiomnaithe.

Glacadóirí GPS agus Satailíte

Feidhmíonn GPS ag 1575.42 MHz (L1) agus 1227.60 MHz (L2). Cothaíonn an rith comhaiseach ó aeróg GPS gníomhach go glacadóir an comhartha RF agus an chumhacht DC le haghaidh LNA ionsuite an antenna thar an gcábla céanna. Díghrádaíonn caillteanas cábla go díreach an cóimheas comhartha-go-torann. Tugann rith RG-6 10-méadar ag 1.5 GHz isteach thart ar 1.0 dB de chaillteanas — inbhainistithe; ídíonn rith 50-méadar beagnach 5 dB, rud a sháródh an gnóthachan LNA d’aeróg ghníomhach chaighdeánach go hiondúil agus go mbeadh gá le teanndáileog comhartha faoi thiomáint inlíne.

Ceisteanna Coitianta Faoi Mar a Oibríonn Coax

Cén fáth a bhfuil an diúltú EMI chomh maith sin ag cábla comhaiseach?

Toisc go bhfuil an réimse leictreamaighnéadach a iompraíonn an comhartha faoi iamh go hiomlán idir na seoltóirí inmheánacha agus seachtracha. Ní féidir le réimsí seachtracha dul isteach i sciath leanúnach - aslú siad sruthanna ar dhromchla seachtrach na sciath, ach ní chuireann na sruthanna sin isteach ar an bpáirc inmheánach. Tá a mhalairt fíor freisin: ní radiaíonn réimse comhartha inmheánach an chábla amach, rud a choscann cur isteach ar chórais eile. Is í an "siméadracht chomhaiseach" seo an chúis bhunúsach a n-éiríonn le comhaiseach sreang oscailte nó péire casta i dtimpeallachtaí RF.

Cad a tharlaíonn má úsáideann tú an cábla impedance mícheart?

Trí chábla 75 Ω a úsáid i gcóras 50 Ω cruthaítear neamhréir impedance. Léirítear cuid den chumhacht comhartha ar ais i dtreo na foinse ag gach trasdul — ag an ionchur agus ag an aschur. Tagann na tonnta frithchaite agus teagmhais le chéile chun tonnta seasta a chruthú ar an gcábla, rud a chiallaíonn go n-athraíonn aimplitiúid na gcomharthaí feadh fad an chábla in ionad a bheith tairiseach. Is ionann VSWR de 1.5:1 (easaontas measartha ó acomhal 50/75 Ω) agus thart ar 4% de chumhacht frithchaite. I dtarchuradóirí RF ardchumhachta, féadfaidh an iomarca cumhachta frithchaite dochar a dhéanamh don aimplitheoir céim dheiridh. I dtomhas beachtas, tugann sé earráidí isteach sa chomhartha tomhaiste.

An féidir leat cumhacht a rith agus comhartha a dhéanamh trí bhréagfainn ag an am céanna?

Tá. Tugtar Cumhacht thar Chomhais (PoC) air seo nó, i gcomhthéacs satailíte, cumhachtú LNB. Forshuiteáiltear voltas DC (13 V nó 18 V de ghnáth do LNBanna satailíte; athraíonn do TCI) ar an seoltóir laistigh taobh leis an gcomhartha RF. Scarann ​​tee claonta — líonra simplí ionduchtóra-toilleora — na cosáin DC agus RF ag gach ceann, rud a ligeann don trealamh DC a bhaint nó a instealladh gan cur isteach ar an gcomhartha RF. Tá na rátálacha reatha teoranta ag méid an tseoltóra agus na rátálacha teagmhála cónascaire, go ginearálta cúpla céad milleamair le haghaidh comhais caighdeánach.

Cad a chuireann teorainn leis an uasmhinicíocht is féidir le cábla comhaiseach a láimhseáil?

Leagann dhá fhachtóir an uasteorainn minicíochta. Ar an gcéad dul síos, fásann an maolú go minic, rud a fhágann nach bhfuil an cábla praiticiúil. Ar an dara dul síos - agus níos bunúsaí - nuair a bhíonn tonnfhad an chomhartha inchomparáide le toisí trasnacha an chábla, is féidir modhanna iomadaithe ard-ord (modhanna TE agus TM) a sceitimíní i dteannta leis an mód TEM. Tá na modhanna seo ag taisteal ar threoluasanna éagsúla, rud a fhágann saobhadh comhartha agus sceitheadh ​​gathach. Tá an minicíocht scoite don chéad mhodh ardoird thart f_c = 7.52 / (D d) GHz (le toisí i cm). Laghdaíonn caighdeánach RG-58 timpeall 11 GHz; Is féidir le cáblaí le trastomhas níos lú cosúil le UT-047 brú anuas ar 65 GHz.

Cén tionchar a bhíonn ag lúbadh ar fheidhmíocht cábla comhaiseach?

Má lúbtar cábla comhaiseach faoina gha íosta claonta, déanann sé an tréleictreach a shaobhadh, aistrítear an seoltóir istigh as an lár, agus féadann sé an seoltóir seachtrach a dhífhoirmiú go buan — agus athraíonn gach ceann díobh an bac áitiúil agus méadaítear frithchaitheamh comhartha. Sonraíonn monaróirí ga íosta lúb arb ionann é de ghnáth agus 10-20 uair thrastomhas seachtrach an chábla le haghaidh suiteáil sheasta, agus 6-10 n-uaire le haghaidh feidhmchláir flexa arís agus arís eile. Déanann kinks géara dochar buan. I bhfeidhmchláir ard-minicíochta os cionn 10 GHz, ní mór fiú lúba mín i gcábla leath-docht a chur san áireamh i bhfeidhmíocht leictreach an tionóil.
