Conas Corda Ethernet a Dhéanamh: Treoir Céim ar Chéim

Tá sé simplí do chorda Ethernet féin a dhéanamh nuair a thuigeann tú an t-ord sreangaithe, na huirlisí cearta, agus an caighdeán cábla a theastaíonn uait. Tógann an próiseas iomlán faoi 10 nóiméad in aghaidh an chábla nuair a bheidh na hábhair réidh agat. Déanann tú nascóirí RJ45 a phéireáil ar gach foirceann de chábla péire casta, ag leanúint an chaighdeáin sreangaithe T568A nó T568B, agus ansin fíoraíonn tú an nasc le tástálaí cábla. Sin an freagra gairid. Téann an chuid eile den treoir seo níos doimhne isteach i ngach céim, gach athróg, agus gach botún is fiú a sheachaint.

Cibé an bhfuil tú ag rith saotharlann baile, ag sreangú oifig, nó ag athsholáthar cábla paiste damáiste, má thógann tú do chorda Ethernet féin, tugann tú rialú beacht ar fhad, an cumas ábhair ar chaighdeán níos airde a roghnú, agus fíorthuiscint ar cad atá taobh istigh den chábla a bhfuil muinín agat as do líonra.

Cad atá i ndáiríre taobh istigh de chábla Ethernet

Sula ndéanann tú aon rud a chromadh, cabhraíonn sé fios a bheith agat cad a bhfuil tú ag obair leis. Tá cábla Ethernet caighdeánach ceithre phéire casta de shreang chopair — ocht seoltóir san iomlán . Tá an casadh d'aon ghnó. Déantar gach péire a chastar ar ráta beagán difriúil chun trasnaíocht leictreamaighnéadach (EMI) ó na péirí comharsanacha a chealú, airí ar a dtugtar cealú crosstalk.

Is gnách go ndéantar seaicéad seachtrach an chábla - an chuid a fheiceann tú agus a láimhseálann tú - as PVC nó as cumaisc halaigine nialasach (LSZH) ísealdeatach. Déantar an seaicéad seo a tháirgeadh i faid leanúnacha ag baint úsáide as a easbhrúiteoir sreang agus cábla , meaisín a leáíonn an t-ábhar inslithe agus a fhórsaíonn sé timpeall na seoltóirí copair agus iad ag dul trí dísle. Bíonn tionchar díreach ag aonfhoirmeacht agus tiús an seaicéad easbhrúite seo ar sholúbthacht an chábla, ar a fhriotaíocht ar dhálaí foircneacha teochta, agus ar a chumas chun rátálacha sábháilteachta dóiteáin cosúil le CM, CMR, nó CMP a chomhlíonadh.

Laistigh den seaicéad, tá gach seoltóir aonair brataithe freisin i sraith tanaí de insliú plaisteach daite - arís curtha i bhfeidhm ag a easbhrúiteoir sreang agus cábla le linn déantúsaíochta. Is é an dathchódú sin a ligeann duit na léaráidí sreangaithe T568A agus T568B a leanúint go cruinn nuair a bhíonn tú ag críochnú an chábla de láimh.

Catagóirí Cábla Ethernet agus a Sonraíochtaí

Don chuid is mó de thionscadail téad Ethernet DIY, Is é Cat6 an láthair milis praiticiúil . Tá sé ar fáil go forleathan, láimhseálann sé luasanna gigabit thar rití iomlána 100-méadar, tacaíonn sé le 10 Gbps thar achair níos giorra, agus cosnaíonn sé beagán níos mó ná Cat5e. Is fiú smaoineamh ar Cat6A má tá suiteáil balla buan á dhéanamh agat agus má tá tú ag iarraidh cosaint don todhchaí ag 10 Gbps thar an 100 méadar iomlán.

Uirlisí agus Ábhair a Theastóidh Sula dTosóidh Tú

Is é gearradh coirnéil ar uirlisí ná an áit a dtosaíonn an chuid is mó de na cáblaí Ethernet ar theip orthu. Tá droch-chrimp dofheicthe don tsúil ach is tubaisteach é d'iomláine na comhartha. Seo gach rud atá uait chun an jab a dhéanamh i gceart:

Uirlisí Riachtanach

• Uirlis rocadh - Is é seo an uirlis is tábhachtaí. Tá feidhm ag crimper ratcheting cáilíochta (amhail iad siúd a rinne Platinum Tools nó Klein Tools) fiú, brú comhsheasmhach thar na hocht bioráin go léir ag an am céanna. Is iad crimpers saor neamh-ratcheting an phríomhchúis le naisc eatramhacha.
• Striper cábla — Scórálann stríocóir cábla tiomnaithe an seaicéad seachtrach gan insliú an tseoltóra a úsáid taobh istigh. Is féidir leat scian fóntais a úsáid i bpionsa, ach is cúis le insliú inmheánach nite ciorcaid ghearr agus díghrádú comhartha.
• Snipeanna nó siosúr sreang atá gearrtha go sruthach — Chun na seoltóirí a bhearradh go dtí fad cothrom sula gcuirtear isteach iad sa chónascaire RJ45.
• Tástálaí cábla — Ní féidir a phlé má tá níos mó ná cábla amháin á dhéanamh agat. Cosnaíonn tástálaí leanúnachais bhunúsacha faoi $20 agus deimhníonn sé go bhfuil na hocht bioráin go léir ceangailte i gceart ar an dá cheann.
• Rialóir nó beart téip — Chun fad an chábla a thomhas go cruinn agus a sheiceáil nach bhfuil níos mó ná an méid seoltóra molta ag gach ceann neamhluaite agat.

Ábhair

• Spól mórchóir cábla Ethernet — Ceannaigh de shiúl na gcos nó i spóil 250 troigh, 500 troigh, nó 1,000 troigh ag brath ar raon feidhme do thionscadail. Seaicéad an chábla, a tháirgtear trí a easbhrúiteoir cábla le linn déantúsaíochta, ba cheart é a mharcáil lena rátáil chatagóire, le tomhsaire an tseoltóra (23 AWG le haghaidh Cat6 de ghnáth), agus le haon liostaí sábháilteachta is infheidhme (CMR le haghaidh riser, CMP do spásanna iomlána).
• Cónaisc RJ45 - Ceannaigh nascóirí a mheaitseálann do chatagóir cábla. Éilíonn cáblaí Cat6 lena seoltóirí trastomhas níos mó agus spline inmheánach nascóirí rátáil Cat6 le cainéal seoltóir níos leithne. Nuair a úsáidtear nascóirí Cat5e ar chábla Cat6 bíonn droch-oiriúnach agus crimp teipthe ann.
• Buataisí faoisimh brú (roghnach) — Sleamhnaíonn na muinchillí plaisteacha seo thar an gcábla sula gcasann siad agus léimeann siad thar an gcónascaire RJ45 chun an t-acomhal a chosaint ó lúbadh arís agus arís eile.
• Lipéid cábla nó marcóir — Cuir lipéad ar dhá cheann gach cábla a dhéanann tú. Sábhálann sé seo uaireanta fabhtcheartaithe níos déanaí.

Caighdeáin Sreangaithe T568A vs T568B a thuiscint

Seo nuair a fhaigheann daoine mearbhall, mar sin déanaimis é a shocrú go díreach. Tá dhá chaighdeán sreangaithe glactha le haghaidh cáblaí Ethernet: T568A agus T568B , arna shainiú ag an gcaighdeán TIA/EIA-568. Ní hionann iad ach amháin i socrú na bpéirí oráiste agus glas (bioráin 1, 2, 3, agus 6). Oibríonn an dá cheann go breá le haghaidh gigabit Ethernet. Ní bhaineann an rogha ach le comhsheasmhacht laistigh d'aon suiteáil amháin.

Is é T568B an caighdeán is coitianta a úsáidtear sna Stáit Aontaithe , go háirithe i dtimpeallachtaí tráchtála agus fiontair. Is fearr T568A i suiteálacha rialtais (tá sé sonraithe i roinnt caighdeáin líonra rialtas feidearálach na SA) agus go teicniúil is é an caighdeán is fearr leis an TIA le haghaidh suiteálacha nua. Go praiticiúil, chomh fada agus a úsáideann tú an caighdeán céanna ar an dá cheann de chábla díreach tríd, oibríonn sé.

T568B PIN-Amach (Clé go Deas, Cluaisín ag Aghaidh Síos)

Díreach-Trí vs Cáblaí Crossover

A cábla díreach tríd úsáideann an caighdeán sreangú céanna (T568A nó T568B) ar an dá cheann. Seo a dhéanann tú i mbeagnach gach cás: ríomhaire a nascadh le lasc, lasc chuig ródaire, seac balla le painéal paiste. A cábla crossover úsáideann T568A ar cheann amháin agus T568B ar an taobh eile, ag malartú na mbeirteanna tarchurtha agus glactha. Go stairiúil bhí gá le cáblaí tras-over chun dhá ríomhaire a nascadh go díreach gan lasc. Sa lá atá inniu ann, tacaíonn beagnach gach cárta comhéadain líonra nua-aimseartha (NICanna) agus lasca le Auto-MDI/MDIX, a bhraitheann agus a cheartaíonn go huathoibríoch do chineál cábla, rud a fhágann go bhfuil cáblaí trasnáin imithe as feidhm den chuid is mó. Mar sin féin, má bhíonn an t-idirdhealú ar eolas agat, cuirtear cosc ​​ar mhearbhall nuair a thagann tú ar sheanchábla trasnáin i suiteáil oidhreachta.

Céim ar Chéim: Conas Corda Ethernet a Dhéanamh

Lean na céimeanna seo go cúramach. Is minic a thagann an difríocht idir cábla a oibríonn ar luasanna gigabit agus cábla a theipeann ar 100 Mbps - nó nach nascann ar chor ar bith - síos go milliméadair seoltóir nochta nó uillinn sreinge aonair.

Céim 1: Gearr an Cábla go Fad

Tomhais an fad atá uait chun do chábla a chlúdach agus a ghearradh. Cuir ar a laghad 6 go 12 orlach d'fhaid bhreise leis chun cuntas a thabhairt ar na foircinn ag gach ceann agus chun roinnt bog a thabhairt duit féin le haghaidh athfhoirceannadh sa todhchaí má theipeann ar chónascaire riamh. Is é 100 méadar (328 troigh) an fad uasta le haghaidh deighleog cábla Ethernet amháin do Cat5e tra Cat6A. Má sháraítear é seo is cúis le maolú comhartha agus naisc neamhiontaofa.

Má tá buataisí faoisimh brú á n-úsáid agat, sleamhnaigh ceann amháin ar an gcábla anois - sula gceanglaíonn tú an cónascaire - mar ní féidir leat iad a chur leis ina dhiaidh sin.

Céim 2: Stráice an Jacket Amuigh

Bain úsáid as do stripper cábla a scóráil agus a bhaint thart 1 go 1.5 orlach (25 go 38 mm) den seaicéad seachtrach ó gach ceann. Scóráil go réidh - tá tú ag gearradh trí ábhar seaicéad PVC nó LSZH a cuireadh i bhfeidhm ag easbhrúiteoir sreang agus cábla ar thiús rialaithe, agus ní thógann sé mórán brú. Is leor an stripper a rothlú timpeall an chábla uair nó dhó. Bain amach an chuid den seaicéad scóráilte chun na ceithre phéire casta a nochtadh taobh istigh.

Déan iniúchadh ar na seoltóirí. Má dhéantar aon insliú daite sreinge aonair a nite nó a ghearradh, gearr an cábla ar ais níos faide agus cuir tús leis an gcéim seo arís. Déanann inslitheoir leasaithe ciorcad gearr idir seoltóirí cóngaracha faoi chomharthaíocht ard-minicíochta Ethernet nua-aimseartha.

Tá spline tras-chruthach plaisteach ag roinnt cáblaí Cat6 (ar a dtugtar deighilteoir nó X-filler freisin) ag rith fad an chábla chun na péirí a choinneáil scartha go fisiciúil agus crosstalk a laghdú. Má dhéanann do cheannsa é, déan é a fhuascailt leis an seaicéad gearrtha ag baint úsáide as blúiríní sruthlaithe.

Céim 3: Untwist agus Socraigh na Péirí

Déan gach ceann de na ceithre phéire a dhíchuachadh go cúramach agus dírigh na seoltóirí aonair. Le haghaidh T568B, déan iad a shocrú ó chlé go deas san ord seo: oráiste/bán, oráiste, glas/bán, gorm, gorm/bán, glas, donn/bán, donn.

Is é seo an chéim a thurais suas tosaitheoirí is minice. Tóg do chuid ama anseo. Leag na sreanga leata i do lámh agus seiceáil an seicheamh faoi dhó sula dtéann tú ar aghaidh. Ciallaíonn sreang trasuite amháin nach n-oibreoidh an cábla - nó níos measa, oibreoidh sé go ham, rud atá níos deacra a dhiagnóiseadh.

Ná bain amach níos mó seoltóir ná mar is gá. Sonraíonn an caighdeán TIA/EIA-568 uasfhad neamhluaite 13 mm (thart ar leath orlach) do Cat6. Díghrádaíonn an iomarca míscála feidhmíocht crosstalk an chábla agus féadann sé a bheith ina chúis le teip ar thástáil deimhnithe fiú má nascann sé suas ar luasanna gigabit le linn na buntástála.

Céim 4: Baile Átha Troim na Seoltóirí go Fiú Fad

Coinnigh na hocht seoltóir go léir cothrom agus fiú i do lámh, ag coimeád an t-ord ceart ó chlé go deas. Ag baint úsáide as snips flush-gearrtha, Baile Átha Troim iad go léir go dtí an fad céanna - go garbh 12 go 14 mm (thart ar leath orlach) ón áit a chríochnaíonn an seaicéad seachtrach. Is é an sprioc a flush breá, fiú gearrtha trasna na n-ocht sreang. Ciallaíonn faid míchothrom nach sroichfidh roinnt seoltóirí na bioráin sa chónascaire RJ45, rud a tháirgeann ciorcad oscailte ar na bioráin sin.

Céim 5: Cuir na Seoltóirí isteach sa Chónascaire RJ45

Coinnigh an cónascaire RJ45 leis an táb os comhair síos agus an deireadh oscailte i dtreo tú. Sleamhnaigh na hocht seoltóir isteach in ocht gcainéal an chónascaire, ag coinneáil a n-ord. Brúigh iad go daingean an bealach ar fad isteach - caithfidh gach seoltóir teagmháil a dhéanamh le balla tosaigh an chónascaire chun teagmháil cheart a dhéanamh do na bioráin roctha.

Sula ndéanann tú crimp, féach ar thaobh tosaigh an chónascaire (an deireadh ina bhfuil na bioráin). Ba cheart go bhfeicfeá dath difriúil ag gach suíomh bioráin, agus ba chóir go mbeadh an seaicéad le feiceáil taobh istigh de chuid chúl faoisimh brú an chónascaire. Mura bhfuil an seaicéad taobh istigh den chónascaire, ní bheidh an faoiseamh brú meicniúil ag gabháil i gceart, agus beidh an cábla leochaileach ag an acomhal sin.

Bain úsáid as nascóirí pastrí RJ45 má tá tú ag foghlaim - tá oscailt acu ag an tosach a ligeann duit seoltóirí a bhrú an bealach ar fad agus ansin bearrtha an farasbarr tar éis an rocadh. Is fusa iad a luchtú i gceart agus bíonn torthaí níos comhsheasmhaí acu do thosaitheoirí.

Céim 6: Crimp the Connector

Cuir isteach an cónascaire RJ45 luchtaithe isteach sa dísle meaitseála ar d’uirlis roctha. Squeeze na lámha go daingean agus go hiomlán. Cliceáil agus scaoilfidh crimper ratcheting nuair a chuirtear brú leordhóthanach i bhfeidhm. Ní mór duit brú a mheas de réir mothaithe le crimper neamh-ratcheting - brú go leor go bhfuil na hocht bioráin go léir tiomáinte go hiomlán isteach in insliú an tseoltóra agus go bhfuil an cluaisín faoisimh brú go hiomlán brúite síos ar an seaicéad cábla.

Má d'úsáid tú cónascaire pasthréimhsí, Baile Átha Troim an seoltóir farasbairr a shíneann amach ón tosach le do shníopaí sruthlaithe. Ba chóir go mbeadh an t-aghaidh bearrtha flush le tosaigh an chónascaire.

Déan gach céim arís don taobh eile den chábla. Le haghaidh cábla díreach tríd, bain úsáid as an gcaighdeán sreangú céanna (T568B nó T568A) ar an dá cheann.

Céim 7: Tástáil an Cábla

Plugáil an dá cheann de do chábla críochnaithe isteach i tástálaí cábla. Seolann an tástálaí comhartha trí gach ceann de na hocht bioráin in ord agus deimhníonn sé go nascann gach bioráin ar thaobh amháin leis an bioráin comhfhreagrach ar an taobh eile, agus nach giorraítear aon bhioráin le chéile. Ciallaíonn toradh pasála ar thástálaí leanúnachais bhunúsacha:

• Tá na hocht seoltóir ar fad ceangailte i gceart (gan oscailt)
• Ní dhéantar aon seoltóirí a thrasnú ná a mhalartú
• Ní ghearrtar aon seoltóirí dá chéile

Ní fhíoraíonn tástálaí leanúnachais bhunúsacha tréithe feidhmíochta amhail maolú, cailleadh fillte, nó crostalk gar-deireadh (Next). Maidir le suiteálacha ríthábhachtacha bonneagair, déanann deimhnitheoir cábla gairmiúil (amhail na cinn a rinne Fluke Networks) tástálacha deimhnithe iomlána TIA-568. Cosnaíonn na gléasanna seo na mílte dollar agus de ghnáth bíonn siad ar cíos nó faoi úinéireacht suiteálaithe líonra gairmiúla.

Mar a théann Déantúsaíocht Cáblaí i bhfeidhm ar na Cáblaí a Cheannaíonn agus a Úsáideann tú

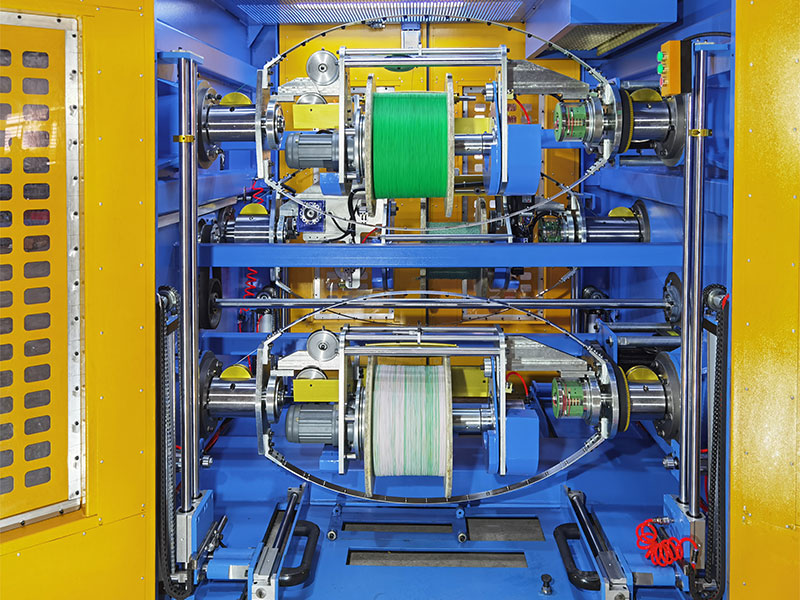

Nuair a cheannaíonn tú spól de chábla Cat6 nó Cat6A, déantar cáilíocht an chábla sin a chinneadh den chuid is mó ag an gcaoi ar monaraíodh é — go háirithe ag cruinneas agus riocht an chábla. easbhrúiteoir sreang agus cábla a úsáidtear chun insliú a chur i bhfeidhm ar na seoltóirí, agus an trealamh a úsáidtear chun leagan casadh gach péire a rialú.

Oibríonn easbhrúiteoir sreang agus cábla trí chomhdhúil inslithe theirmeaplaisteacha (PVC, poileitiléin, nó ábhar LSZH) a leá agus é a bhrú trí dhíosa croscheann timpeall seoltóir atá ag gluaiseacht. Rialaíonn an t-easbhrúiteoir tiús agus concentricity an ciseal inslithe le lamháltais an-daingean. Maidir le seoltóirí cábla Ethernet, bíonn tionchar díreach ag tiús an inslithe ar thaiseach tréleictreach an chábla, rud a chinneann treoluas iomadaithe comhartha agus impedance. Caithfidh cábla Cat6 impedance sainiúil de 100 ohms ±15% a choimeád trasna a raon minicíochta — sonraíocht a bhraitheann go hiomlán ar chéimseata inslithe comhsheasmhach ón easbhrúiteoir cábla.

Sin é an fáth go bhfuil difríocht shuntasach idir cábla ainm branda préimhe agus cábla saor gan ainm a ceannaíodh ó sholáthraithe neamhfhíoraithe. D’fhéadfadh tiús inslithe neamh-chomhsheasmhach, seoltóirí lasmuigh den lár (droch-chomhlárnacht) nó tiús bhalla seaicéid athraitheach a bheith ag cáblaí a dhéantar ar easbhrúiteoirí droch-chothabhála nó ísealchruinneas – agus d’fhéadfadh go dteipfeadh ar chábla caighdeáin feidhmíochta fiú má éiríonn leis buntástáil leanúnachais. D'fhéadfadh go dteipeann ar chábla a bhfuil cuma feidhmiúil air ag 100 Mbps 1 Gbps nó 10 Gbps a chothú go hiontaofa mar gheall ar na neamhréireachtaí déantúsaíochta seo.

Ina theannta sin, cuireann roinnt déantúsóirí cábla buiséid seoltóirí alúmanam clúdaithe le copar (CCA) in ionad copar soladach. Tá CCA thart ar 60% de seoltacht copair íon , friotaíocht níos airde, agus feidhmíocht i bhfad níos measa in iarratais Power over Ethernet (PoE) ina gcaithfidh an cábla sonraí agus cumhacht leictreach a iompar. Deimhnigh i gcónaí go bhfuil an cábla atá á cheannach agat marcáilte "BC" (copar lom) seachas "CCA" má tá feidhmíocht agus comhoiriúnacht PoE tábhachtach.

Croí Soladach vs Cábla Seoltóra Snáithe: Cé acu a Úsáid

Tá cábla Ethernet ar fáil i dhá thógáil seoltóra: soladach agus shnáithe. Is tábhachtaí an t-idirdhealú seo ná mar a thuigeann formhór na ndaoine.

Cábla Seoltóra Soladach

Is sreang copair amháin gach ceann de na hocht seoltóir, go hiondúil 23 AWG do Chait6 . Tá cábla seoltóra soladach deartha le haghaidh suiteálacha buana: ag rith trí bhallaí, uasteorainneacha, seoladán, agus idir painéil paiste agus seaic eochairchloch. Tá feidhmíocht leictreach níos fearr aige ag minicíochtaí arda (lagú níos ísle, tréithe crosstalk níos fearr), ach tá sé níos déine agus níos mó seans maith go tuirse seoltóir má flexed arís agus arís eile. Níor cheart cábla seoltóra soladach a úsáid in iarratais ina ndéantar an cábla a bhogadh go rialta, a fhuaraithe nó a lúbadh ag na nascóirí.

Cábla Seoltóra Snáithe

Tá gach seoltóir comhdhéanta d’ilshnáithe tanaí copair atá cuachta le chéile, go hiondúil 7 snáithe in aghaidh an tseoltóra. Tá cábla sáinnithe níos boige, níos solúbtha, agus láimhseálann sé lúbthacht arís agus arís eile gan bhriseadh - rud a fhágann gurb é an rogha ceart é do cháblaí paiste: an cábla gearr idir seac balla agus ríomhaire, nó idir calafort paiste paiste agus lasc-chalafort. Tá friotaíocht beagán níos airde ag cábla snáitheáilte in aghaidh an fhad aonaid ná cábla soladach, ach ag faid cábla paiste (go hiondúil faoi 5 mhéadar), tá an difríocht seo neamhbhríoch.

Le haghaidh cordaí Ethernet DIY a úsáidtear mar cháblaí paiste, bain úsáid as cábla seoltóra shnáithe. Le haghaidh ritheann sreangú struchtúrtha buan taobh istigh de bhallaí, bain úsáid as cábla seoltóir soladach.

Cábla Sciathaithe vs Neamhshielded: Nuair a bhíonn Tábhairne Sciath

Is é an cábla Ethernet is mó a úsáidtear i dtithe agus in oifigí ná UTP — Péire Twisted Unshielded. Soláthraíonn an tógáil péire casta leis féin diúltú torainn leordhóthanach don chuid is mó de na timpeallachtaí. Cuireann cábla sciath sraith amháin nó níos mó de sciath miotalach - scragall, braiding, nó an dá cheann - timpeall na mbeirteanna nó thart ar an cuachta cábla iomlán.

Éilíonn cábla sciath cónaisc RJ45 sciath, agus ní mór an sciath a nascadh le talamh ceart cré ag foirceann amháin (go hiondúil ag an bpainéal paiste nó lasc). Is féidir le sciath le talamh míchuí torann a thabhairt isteach seachas deireadh a chur leis - feiniméan ar a dtugtar lúb talún. Le haghaidh úsáide baile agus oifige caighdeánach, Is leor cábla UTP le suiteáil chuí do gach feidhmchlár gigabit agus 10-gigabit nua-aimseartha.

Botúin Choitianta agus Conas iad a Réiteach

Rianaíonn formhór na gcáblaí Ethernet DIY ar theip orthu siar go dtí sraith bheag earráidí athfhillteacha. Sábhálann eolas orthu roimh ré am agus ábhair amú.

Sreanga As Ordú

An botún is coitianta. Ciallaíonn péire traschurtha go léiríonn an tástálaí cábla locht "droim ar ais" nó "péire scoilte". Tá péire scoilte thar a bheith corrach: féadfaidh an cábla nascadh ar luasanna ísle ach teipeann air faoi ualach ag gigabit toisc nach bhfuil na péirí meaitseála i gceart. Seiceáil an t-ord sreinge faoi dhó i gcónaí roimh rocadh. Níl aon shocrú ann seachas an cónascaire a ghearradh amach agus a athfhoirceannadh.

Seoltóirí nach sroicheann siad Tosaigh an Chónascaire

Mura sroicheann na seoltóirí balla tosaigh an tithíocht RJ45, ní tholgfaidh na bioráin roctha an insliú agus ní dhéanfaidh siad teagmháil leis an gcopar. Is é an toradh ná ciorcad oscailte ar na bioráin sin. Breathnaigh trí thosach an chónascaire i solas maith roimh rocadh - ba chóir duit gach dath seoltóra a fheiceáil ag a shliotán bioráin comhfhreagrach. Mura bhfuil, brúigh an cábla isteach arís agus seiceáil an bhfuil aon seoltóir atá níos giorra nó lúbtha siar.

Jacket Nach Laistigh den Chónascaire

Caithfidh an seaicéad seachtrach síneadh isteach i gcúl an chónascaire RJ45 ionas go mbeidh an cluaisín faoisimh brú i ngleic leis le linn an rocadh. Má bhain tú an iomarca seaicéad, beidh na seoltóirí ceangailte ag na bioráin chónascaire ach beidh an seaicéad saor ó snámh, rud a chruthóidh pointe lag meicniúil a theipfidh nuair a tharraingítear nó a lúbtar an cábla. Gearr an cábla ar ais níos faide, ath-stiall le níos lú seaicéad a bhaint, agus cuir deireadh leis arís.

Brú Crimp Neamhleor

Má tá cuma iomlán air ach nach raibh brúite go hiomlán, d'fhéadfadh naisc eatramhacha a bheith mar thoradh air atá an-deacair a dhiagnóiseadh - téann an cábla thar thástálaí bunúsach nóiméad amháin agus teipeann air faoi ualach líonra an chéad cheann eile. Bain úsáid as crimper ratcheting cáilíochta a ráthaíonn comhbhrú iomlán sula scaoiltear. Má tá uirlis neamh-ratcheting á úsáid agat agus má tá aon amhras ort, cuir an dara brú daingean i bhfeidhm.

Iomarcadh Péirí

Má dhéantar níos mó ná 13 mm de sheoltóir ag an bpointe foirceanta, díghrádaítear feidhmíocht crosstalk. Ní bheidh sé ina chúis le teip ar chábla tástáil leanúnachais, ach teipfidh ar chábla deimhniú feidhmíochta Chatagóir 6 dá bharr. Maidir le húsáid sa bhaile d'fhéadfadh go mbeadh an tionchar dofheicthe, ach i dtimpeallachtaí painéil paiste ard-dlúis nó i ritheann cábla fada, is féidir le neamhfhuascailt iomarcach an difríocht idir oibriú iontaofa 1 Gbps agus earráidí minice.

Cáblaí Ethernet Lasmuigh agus Speisialtachta

Níl cábla caighdeánach Ethernet faoi dhíon oiriúnach le húsáid lasmuigh nó le haghaidh adhlactha díreach. Glacann an seaicéad PVC a úsáidtear i gcábla faoi dhíon an taise le himeacht ama agus díghrádaíonn sé i solas UV. Le haghaidh ritheann lasmuigh - idir teach agus garáiste scoite, mar shampla - ní mór duit cábla a rátáil go sonrach le haghaidh nochtadh lasmuigh.

Cábla Ethernet rátáilte lasmuigh úsáidtear comhdhúil seaicéid UV-chobhsaithe, de ghnáth poileitiléin dhubh nó cumasc PVC-resistant UV, a chuirtear i bhfeidhm trí easbhrúiteoir sreang agus cábla a fhoirmítear le haghaidh friotaíocht comhshaoil. Áirítear ar roinnt cáblaí lasmuigh freisin glóthach uisce-blocála nó cumaisc tuilte timpeall na mbeirteanna chun imirce taise isteach sa chroí cábla a chosc.

Cábla adhlactha díreach téann sé céim amháin eile: tá sé deartha le bheith curtha sa talamh gan seoladán. De ghnáth bíonn seaicéad níos tiús aige, croí líonta glóthach, agus uaireanta ciseal armúr breise (cruach nó alúmanam) chun cosaint a dhéanamh ar dhamáiste meicniúil ó charraigeacha nó creimirí. Déantar an seaicéad seachtrach ar chábla armúrtha a tháirgeadh ina dhá shraith ag an easbhrúiteoir cábla - ciseal leapa istigh thar an armúr agus ciseal cosanta seachtrach - rud a fhágann go bhfuil sé i bhfad níos marthanaí ná cábla caighdeánach.

Maidir le suiteálacha aerga (ag rith idir foirgnimh trí chábla atá ceangailte idir cuaillí), ní mór duit cábla Ethernet féin-tacaíochta , a chuimsíonn sreang teachtaire cruach atá comhtháite sa seaicéad nó cuachta taobh leis an gcábla. Tá teannas meicniúil an réise ag an sreang teachtaire seo, rud a chosnaíonn na seoltóirí Ethernet ó shíneadh.

Nuair a chuirtear deireadh le cábla lasmuigh nó díreach-adhlactha le nascóirí RJ45 ag pointí trasdula (mar a dtéann an cábla isteach i bhfoirgneamh, mar shampla), bain úsáid as boscaí acomhail atá díonach ar an aimsir nó feisteáin splice glóthach-líonta i gceart chun iontráil taise ag na pointí nasctha a chosc. Níl na cónaisc RJ45 iad féin uiscedhíonach agus níor cheart iad a fhágáil faoi lé an aimsir riamh.

Cumhacht thar nithe Ethernet Nuair a Dhéanamh Do Cháblaí Féin

Seachadann Cumhacht thar Ethernet (PoE) cumhacht leictreach DC tríd an gcábla céanna a iompraíonn sonraí líonra, rud a chuireann deireadh leis an ngá atá le soláthar cumhachta ar leith ag feistí cosúil le ceamaraí IP, pointí rochtana gan sreang, fóin VoIP, agus braiteoirí IoT. Má tá tú ag déanamh cordaí Ethernet a iompróidh PoE, tá fachtóirí breise le breithniú.

Is féidir le caighdeán IEEE 802.3bt (PoE) suas le 90 vata cumhachta in aghaidh an phoirt ar fud na gceithre phéire. Ag na leibhéil chumhachta seo, tá tábhacht shuntasach ag friotaíocht an tseoltóra. Is cúis le diomailt cumhachta sa chábla (caillteanais I²R) an cábla a théamh suas, agus teasaíonn cábla a théitear suas i mbeart le cáblaí eile níos mó fós. Áirítear leis an gcaighdeán 802.3bt treoirlínte derating a shonraíonn cé chomh gar don uasrátáil is féidir leat cáblaí PoE cuachta a oibriú go hiontaofa.

Bain úsáid as seoltóirí copair lom soladach amháin le haghaidh feidhmeanna PoE. Ní mholtar go sainráite seoltóirí alúmanaim atá clúdaithe le copar le haghaidh PoE mar gheall ar a bhfriotaíocht níos airde agus a gclaonadh go dteipeann orthu ag pointí crimp faoin timthriall teirmeach is cúis le PoE faoi láthair. Tá sé ar eolas go ndearna roinnt instealladh PoE damáiste nó scrios do cháblaí CCA le himeacht ama.

I gcás feidhmeanna PoE ard-chumhachta, is fearr le cábla Cat6A ná Cat6, ní hamháin mar gheall ar a fheidhmíocht 10 Gbps ach toisc go bhfuil friotaíocht níos ísle agus níos intuartha in aghaidh an aonaid mar thoradh ar a sheoltóirí tomhais níos mó (23 AWG, mar an gcéanna le Cat6, ach le comhsheasmhacht tógála níos fearr) - lena n-áirítear céimseata inslithe níos comhsheasmhaí ón easbhrúiteoir cábla le linn na táirgeachta.

Foirceannadh chuig Wall Jacks agus Painéil Paiste In ionad Plocóidí RJ45

Ní gá cónascaire crimp RJ45 a bheith ag gach cábla Ethernet. Go hiondúil cuireann suiteálacha struchtúrtha sreangaithe deireadh le ritheanna cábla buana go seaic eochairchlocha suite ar phlátaí balla, nó chuig calafoirt phainéil paiste 110 bpunch. Úsáideann an dá chineál foirceannaidh uirlis punch-down seachas crimper.

Suíonn uirlis pollta síos agus gearrtar an seoltóir isteach i gcríochfort sliotánaithe in aon ghluaisne amháin. Gearrann an sliotán trí insliú an tseoltóra agus déanann sé teagmháil leis an gcopar lom, cosúil leis an gcaoi a n-oibríonn an IDC (teagmháil díláithrithe inslithe) i gcónascaire RJ45 le linn crimping. Tá jacks eochairchloiche lipéadaithe le cóid datha T568A agus T568B araon, mar sin ní gá duit ach an léaráid datha atá priontáilte ar an seac féin a leanúint.

Bain úsáid as lann pollta 110 rátáil don chatagóir cábla a bhfuil tú ag críochnú. Is féidir le lanna a chaitear ó úsáid nó de chineál mícheart foircinn laga a thabhairt a théann i bhfeidhm ar thástáil leanúnachais ach a theipeann ar dheimhniú feidhmíochta. Úsáideann seaicéid eochairchloiche Cat6A ardchaighdeáin dearadh insí nó gan uirlisí a choimeádann an péire casadh chomh gar don phointe foirceanta agus is féidir, ag caomhnú an fheidhmíocht crosstalk a ndearnadh innealtóireacht ar thógáil an chábla - arna rialú go cúramach le linn an phróisis easbhrúiteora sreang agus cábla sa mhonarcha - a bhaint amach.
